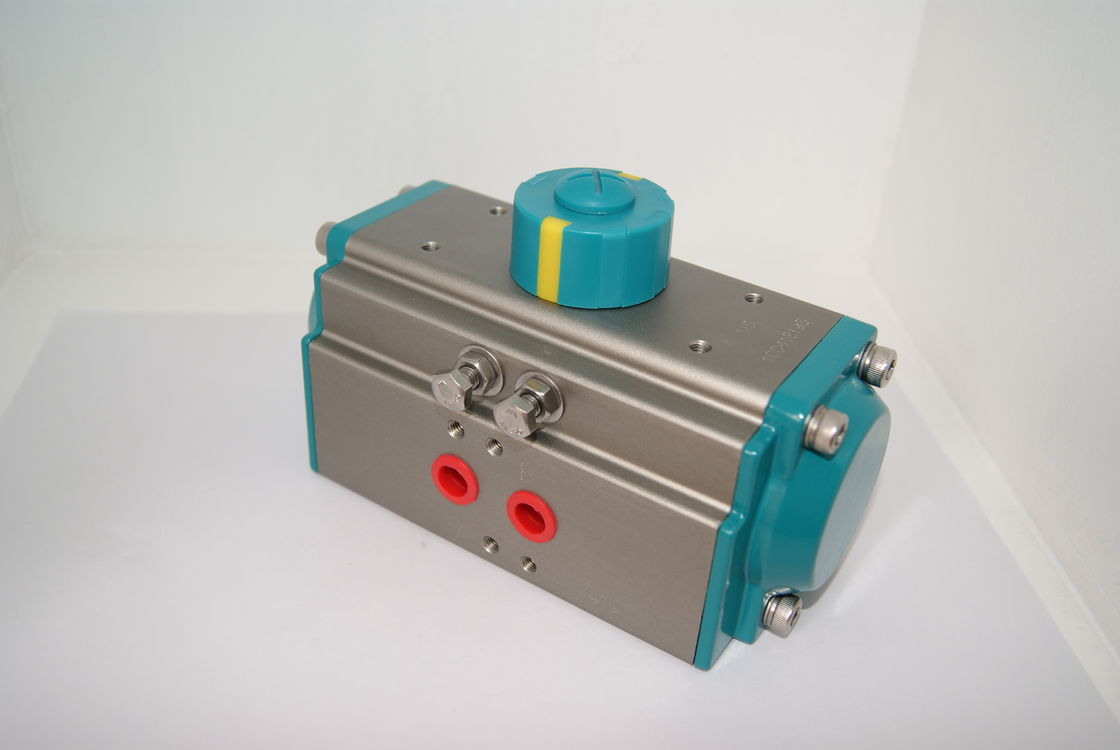

دریچه برگشت فنری وسون عملگر هوای پنوماتیک 3 موقعیت

توضیحات محصول

دریچه برگشت فنر محرک هوا محرک چرخشی پنوماتیک شیر پلاستیکی فعال پنوماتیک

◄ ساخت و ساز

1، نشانگر

نشانگر موقعیت با NAMUR برای نصب لوازم جانبی مانند جعبه سوئیچ محدود، پوزیشنر و غیره مناسب است.

2، پینیون

Thepinion با دقت بالا و یکپارچه است و از فولاد آلیاژی نیکل ساخته شده است و کاملاً مطابق با آخرین استانداردهای ISO5211، DIN3337، NAMUR است.ابعاد را می توان سفارشی کرد و فولاد ضد زنگ در دسترس است.

3، بدنه محرک

با توجه به نیازهای مختلف، آلیاژ آلومینیوم اکسترود شده ASTM6005
بدن را می توان با آنودایز سخت، پلی استر پودری رنگ شده (متفاوت
رنگ هایی مانند آبی، نارنجی، زرد و غیره)، PTFE یا نیکل اندود شده در دسترس است.

4، سرپوش انتهایی
پلی استر پودر آلومینیوم دایکاست رنگ شده در رنگ های مختلف، PTFE یا نیکل اندود شده است.

5، پیستون
پیستون‌های قفسه‌ای دوقلو از آلومینیوم ریخته‌گری با فولاد آنودایز سخت یا فولاد ریخته‌شده با گالوانیزه ساخته شده‌اند.موقعیت نصب متقارن، عمر چرخه طولانی و عملکرد سریع، چرخش معکوس با معکوس کردن پیستون ها.

6، تنظیم سفر
پیچ و مهره های تنظیم بست خارجی مستقل یدک کش می توانند ± 5 درجه را در هر دو جهت باز و بسته به راحتی و با دقت تنظیم کنند.

7، فنرهای با کارایی بالا
فنرهای پوششی از پیش بارگذاری شده به صورت آزمایشی با کارایی بالا برای مقاومت در برابر خوردگی و عمر طولانی تر ساخته شده اند که می توان با تغییر تعداد فنرها، به راحتی و ایمن برای برآورده کردن نیازهای مختلف گشتاور مورد انتقاد قرار داد.

8، بلبرینگ و راهنما
ساخته شده از مواد ترکیبی با اصطکاک کم، با عمر طولانی، برای جلوگیری از تماس مستقیم بین فلزات.تعمیر و نگهداری و تعویض آسان و راحت است.

9، O-rings
O-ring های لاستیکی NBR عملکرد بدون مشکل را در محدوده دمای استاندارد ارائه می دهند.کاربردهای دمای پایین برای ویتون یا سیلیکون.

► محرک شیر پنوماتیک

محرک های برگشت فنری

1. پیستون ها به سمت خارج، باعث فشرده شدن فنرها می شوند، در حالی که هوا از پورت B خارج می شود، پینیون در خلاف جهت عقربه های ساعت می چرخد.

2. از دست دادن فشار هوا در پورت A، انرژی ذخیره شده در فنرها، پیستون ها را به سمت داخل وادار می کند.در حالی که هوا از پورت A خارج می شود، پینیون در جهت عقربه های ساعت می چرخد.

3. هوا به پورت B، پیستون ها را به سمت خارج فشار می دهد و باعث فشرده شدن فنرها می شود، در حالی که هوا از پورت B خارج می شود، پینیون در خلاف جهت عقربه های ساعت می چرخد.

4. از دست دادن فشار هوا در پورت A، انرژی ذخیره شده در فنرها، پیستون ها را به سمت داخل وادار می کند.در حالی که هوا از پورت A خارج می شود، پینیون در جهت عقربه های ساعت می چرخد.

محرک پنوماتیک

کد HS: 8412390000
مدل:

منطقه صادرات: آمریکای شمالی آمریکای مرکزی-جنوبی آسیا اروپا آفریقا اقیانوسیه

مقدمه:
محرک های پنوماتیک سری VS (rack&pinion) دارای ویژگی های زیر هستند.

> 15 مدل محرک، گشتاور خروجی از 9 نیوتن متر تا 4620 نیوتن متر در منبع هوای 6 بار.

> حفاری پایین مطابق با ISO5211/DIN3337 برای مطابقت با شیر، رابط برای شیر برقی، انتهای بالای شفت و سوراخکاری بالا برای مونتاژ لوازم جانبی مطابق با استاندارد VDI/VDE3845 (Namur) و تنظیم حرکت 5 درجه +/- است.

> بدنه و پیستون محرک بیش از 20 میلی متر آنودایز سخت و بیش از 100 میلی متر اپوکسی روی درپوش های انتهایی پوشش داده شده است که مطابق با صلاحیت ASTM B117، آزمایش پخش نمک بیش از 500 ساعت، بدون خوردگی روی محرک است.

> درپوش انتهایی می تواند آبی، سیاه، خاکستری، زرد و غیره به عنوان درخواست شما باشد.

> روکش PTFE، نیکل، اپوکسی، پلی استر و سرامیک در برابر محیط خورنده و ساینده موجود است.
