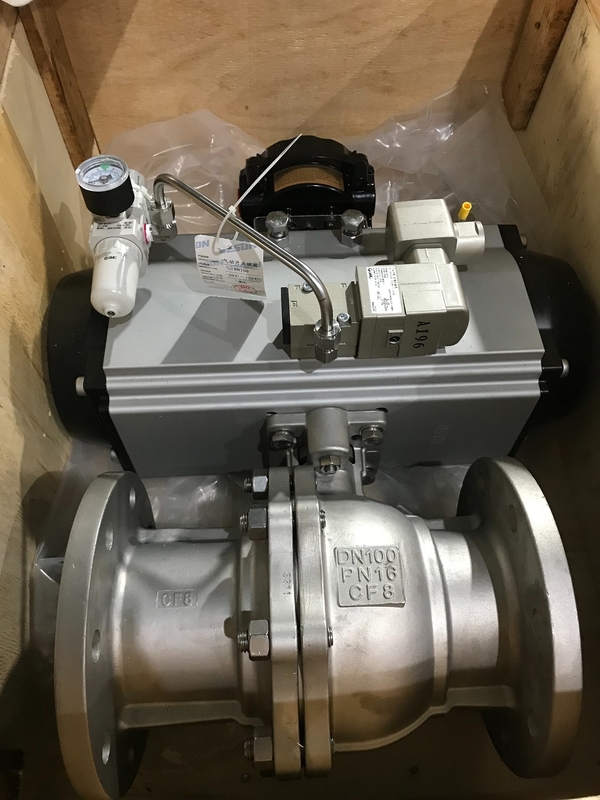

2 راه در خارج از فنل بال فلنج پایان با اکتواتور پنوماتیک
جزئیات محصول:
| Place of Origin: | China |
| نام تجاری: | Veson/OEM |
| گواهی: | ISO/CE/SIL3 |
| Model Number: | VS-083DA |
پرداخت:
| Minimum Order Quantity: | 1 Ea |
|---|---|
| قیمت: | FOB Shanghai |
| Packaging Details: | Carton/Plywood case |
| Delivery Time: | One week |
| Payment Terms: | L/C, T/T, Western Union |
| Supply Ability: | 10000PCS/Month |
|
اطلاعات تکمیلی |
|||
| قدرت: | فشار هوا | طول عمر: | یک میلیون بار |
|---|---|---|---|
| گواهینامه: | CE، ATEX | مواد بدن: | آلیاژ آلومینیوم |
| درخواست: | اتوماسیون صنعتی | شیر فلکه: | محرک پیستون پنوماتیک |
| عملکرد: | محرک یک چهارم دور | نوع: | محرک پنوماتیک |
| برجسته کردن: | دریچه توپ دو طرفه,دریچه بال فلنج,دریچه توپ محرک پنوماتیک,Flange end Ball Valve,Pneumatic Actuator Ball Valve |
||
توضیحات محصول
یک دریچه توپ دو طرفه با پایان فلنج و محرک پنوماتیک یک دستگاه صنعتی است که برای کنترل جریان مایعات، مانند گاز ها، مایعات یا خمیر، از طریق یک لوله استفاده می شود.در اینجا یک تجزیه دقیق است:
1. والف توپ:
- 2-Way: به دریچه ای اشاره دارد که دارای دو پورت، یک ورودی و یک خروجی است، که اجازه می دهد مایع در یک جهت جریان یابد.
- عملکرد روشن / خاموش: این شیر می تواند جریان را اجازه دهد (" روشن ") یا جریان را متوقف کند (" خاموش "). این یک مکانیسم ساده باز / بسته است.
- مکانیسم توپ: در داخل شیر یک دیسک کروی (کوله) با یک سوراخ (سوراخ) از طریق مرکز آن وجود دارد. هنگامی که سوراخ با لوله هم تراز می شود، مایع از طریق آن جریان می یابد؛ هنگامی که 90 درجه چرخش داده می شود،جریان متوقف می شود.
- آخر فلنج:
- نوع اتصال: شیر با استفاده از فلنج به سیستم لوله متصل می شود.فلنج ها غول های خارجی یا لب ها (مانند یک حاشیه) در اطراف دایره لوله هستند که اجازه می دهند شیر را به لوله وصل کنند.
- مزایا: یک اتصال امن و ضد نشت فراهم می کند و اجازه می دهد تا به راحتی برای نگهداری برداشته شود.
2. اکتواتور پنوماتیک:
- عملکرد: محرک پنوماتیک حرکت شیر توپ را کنترل می کند. آن انرژی هوا فشرده را به حرکت مکانیکی (گردشی یا خطی) برای باز یا بسته شدن شیر تبدیل می کند.
- انواع:
- بازگشت به بهار (تنها عمل): محرک از هوا برای حرکت در یک جهت استفاده می کند و یک بهار آن را به موقعیت اصلی خود باز می گرداند وقتی هوا آزاد می شود.
- عمل دوگانه: هوا برای باز کردن و بسته شدن شیر استفاده می شود و کنترل دقیق تری را فراهم می کند.
- مزایا: محرک های پنوماتیک سریع، قابل اعتماد و ایمن برای استفاده در محیط های خطرناک هستند که ممکن است محرک الکتریکی خطرناک باشد.
3کاربردها:
- اتوماسیون صنعتی: در سیستم های خودکار برای کنترل جریان مایعات مختلف رایج است.
- صنایع فرآوری: در صنایع شیمیایی، داروسازی، مواد غذایی و نوشیدنی، تصفیه آب و صنایع نفت و گاز استفاده می شود.
- سیستم های ایمنی: اغلب در سیستم های خاموش کردن اضطراری به دلیل قابلیت اطمینان و عملکرد سریع استفاده می شود.
4ملاحظات مهم:
- بدن شیر: به طور معمول از مواد مانند فولاد ضد زنگ، فولاد کربن یا PVC ساخته شده است، بسته به مایع و محیط عملیاتی.
- مواد مهر و موم: مهر و موم های داخل شیر معمولاً از PTFE (Teflon) ، EPDM یا Viton ساخته می شوند که بر اساس سازگاری شیمیایی و الزامات دمایی انتخاب می شوند.
5. گزینه های کنترل:
- سرکوب دستی: برخی از محرک های پنوماتیک با سرکوب دستی همراه هستند، که در صورت لزوم اجازه می دهد که شیر به صورت دستی کار کند.
- نشانگرهای موقعیت: نشانگرها موقعیت فعلی شیر را (باز یا بسته) برای اهداف نظارت نشان می دهند.
- دریچه سولینوئید: اغلب با محرک پنوماتیک برای کنترل تزریق هوا استفاده می شود و امکان کنترل از راه دور را فراهم می کند
