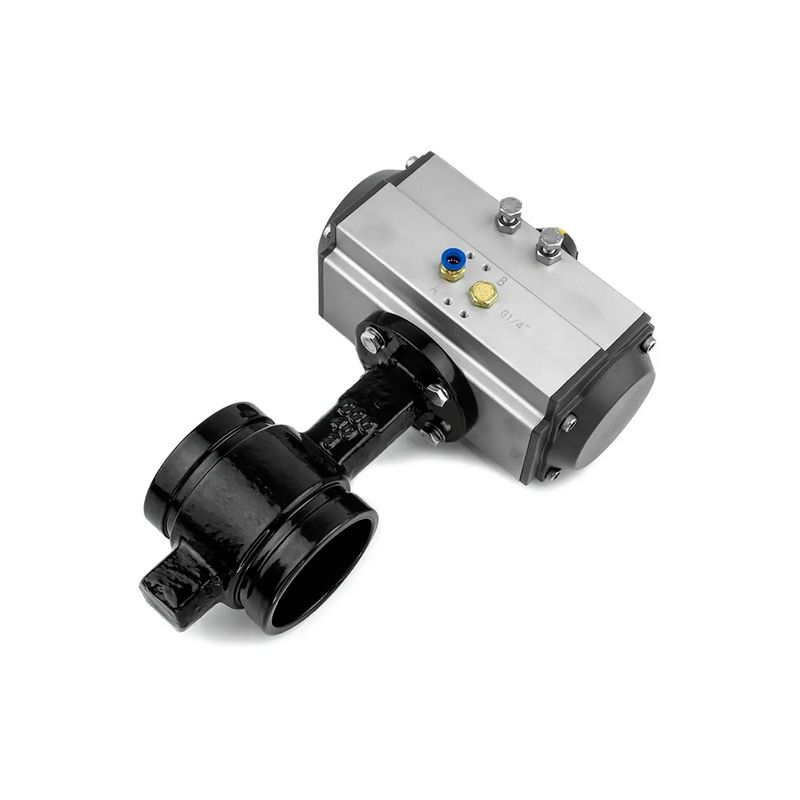

عملگر پنوماتیک اسکاچ یوک با بدنه آلیاژ آلومینیوم و زاویه چرخش ۹۰ درجه برای سازگاری با ISO5211 و DIN3337
جزئیات محصول:
بهترین قیمت مخاطب|
اطلاعات تکمیلی |
|||
| عملیات سطحی: | آنودایز شده | رسانه ها: | آب، گاز، نفت، هوا، اسيد |
|---|---|---|---|
| دمای کاری: | -20 - 80 درجه سانتیگراد | سکته: | 0-90 درجه ± 5 درجه |
| بدن: | آلیاژ آلومینیوم | اندازه: | 32 تا 400 |
| محدوده فشار عملیاتی: | 2-8 بار | نام محصول: | محرک پنوماتیک اسکاتلندی |
| برجسته کردن: | سیلندر یوک پنوماتیک ۹۰ درجه,اندازه سوراخ عملگر دوار پنوماتیک ۳۲-۴۰۰,عملگر اسکاچ یوک برای عملگر دوار |
||
توضیحات محصول
توضیحات محصول:
عملگر پنوماتیک اسکاچ یوک (Scotch Yoke Pneumatic Actuator) دستگاهی بسیار کارآمد و قابل اعتماد است که برای کنترل دقیق و اتوماسیون عملیات شیرآلات در کاربردهای صنعتی مختلف طراحی شده است. این عملگر با در نظر گرفتن تطبیقپذیری طراحی شده و با طیف وسیعی از سیالات از جمله آب، گاز، نفت، هوا و اسید سازگار است، که آن را به گزینهای ایدهآل برای صنایعی مانند تصفیه آب، نفت و گاز، فرآوری شیمیایی و سیستمهای تهویه هوا تبدیل میکند.
در هسته این محصول، مکانیزم اسکاچ یوک قرار دارد، یک طراحی شناخته شده که به دلیل توانایی خود در تبدیل حرکت خطی پیستون به حرکت دورانی روان، شهرت دارد. این طراحی مزایای متعددی نسبت به عملگرهای دندهشانه و پینیون یا پرهای سنتی ارائه میدهد، از جمله افزایش گشتاور خروجی و بهبود راندمان مکانیکی. عملگر هوای اسکاچ یوک عملکردی پایدار با حداقل سایش و پارگی ارائه میدهد و عمر طولانیتر و هزینههای نگهداری را کاهش میدهد.
بدنه عملگر پنوماتیک اسکاچ یوک از آلیاژ آلومینیوم با کیفیت بالا ساخته شده است و خواص سبکی را با استحکام و مقاومت در برابر خوردگی استثنایی ترکیب میکند. این ساختار مستحکم نه تنها به دوام عملگر کمک میکند، بلکه آن را برای محیطهای خشن و شرایط صنعتی چالشبرانگیز مناسب میسازد. بدنه آلیاژ آلومینیوم تضمین میکند که عملگر حتی در معرض سیالات خورنده مانند اسید، یکپارچگی ساختاری خود را حفظ کند و در نتیجه عمر عملیاتی آن را افزایش دهد.
یکی از ویژگیهای کلیدی این عملگر هوای اسکاچ یوک، سازگاری آن با اتصالات لوازم جانبی استاندارد، به ویژه ISO5211 و DIN3337 است. این استانداردهای نصب شناخته شده بینالمللی، ادغام آسان با طیف وسیعی از شیرآلات و لوازم جانبی را تسهیل کرده و نصب را سادهتر و زمان توقف را در طول نگهداری یا تعویض کاهش میدهد. رعایت این استانداردها نشاندهنده انعطافپذیری طراحی عملگر و رویکرد کاربر محور آن است که نیازهای مختلف صنعتی را برآورده میکند.
این عملگر پنوماتیک اسکاچ یوک که مبدأ آن چین است، ترکیبی از تکنیکهای پیشرفته تولید و فرآیندهای کنترل کیفیت دقیق را نشان میدهد. این محصول برای مطابقت با استانداردهای جهانی تولید شده و عملکرد قابل اعتماد و ایمنی را در کاربردهای مختلف تضمین میکند. مبدأ آن همچنین قیمت رقابتی را بدون کاهش کیفیت تضمین میکند و آن را به گزینهای جذاب برای شرکتهایی تبدیل میکند که به دنبال راهحلهای اتوماسیون مقرون به صرفه هستند.
از نظر عملکردی، عملگر هوای اسکاچ یوک از هوای فشرده برای به حرکت درآوردن پیستون در داخل بدنه عملگر استفاده میکند. با حرکت خطی پیستون، مکانیزم اسکاچ یوک این حرکت را به نیروی دورانی تبدیل میکند که شیر متصل را فعال میکند. این عملکرد پنوماتیک زمان پاسخدهی سریع، کنترل دقیق و توانایی تولید گشتاورهای بالا حتی در طرحهای فشرده را ارائه میدهد. راندمان عملگر در تبدیل فشار هوا به حرکت مکانیکی، آن را بسیار کم مصرف و سازگار با محیط زیست میسازد.
علاوه بر نقاط قوت مکانیکی و عملیاتی، عملگر پنوماتیک اسکاچ یوک برای سهولت نگهداری طراحی شده است. طراحی ماژولار آن امکان جداسازی و مونتاژ مجدد سریع را فراهم میکند و به تکنسینها اجازه میدهد تا بررسیها و تعمیرات معمول را با حداقل تلاش انجام دهند. این جنبه کاربرپسند زمان توقف را کاهش داده و بهرهوری کلی را در محیطهای صنعتی افزایش میدهد.
عملگر هوای اسکاچ یوک به عنوان یک راهحل تطبیقپذیر، بادوام و کارآمد برای نیازهای عملگر پنوماتیک برجسته است. چه در کنترل شیرآلات در سیستمهای تأمین آب، مدیریت جریان گاز در خطوط لوله، تنظیم تجهیزات فرآوری نفت، توزیع هوا یا مقابله با اسیدهای خورنده، این عملگر عملکرد قابل اعتمادی را ارائه میدهد. ترکیب بدنه آلیاژ آلومینیوم مستحکم، سازگاری با اتصالات لوازم جانبی ISO5211 و DIN3337، و مکانیزم اثبات شده اسکاچ یوک تضمین میکند که نیازهای اتوماسیون صنعتی مدرن را برآورده میکند.
به طور خلاصه، عملگر پنوماتیک اسکاچ یوک محصولی استثنایی است که قابلیت اطمینان، دقت و سازگاری را تجسم میبخشد. این دستگاه برای مدیریت آسان سیالات متنوع مانند آب، گاز، نفت، هوا و اسید، به لطف بدنه آلیاژ آلومینیوم مقاوم در برابر خوردگی و طراحی مکانیکی قوی آن مهندسی شده است. گنجاندن اتصالات لوازم جانبی استاندارد مانند ISO5211 و DIN3337 ادغام را یکپارچه میکند، در حالی که مبدأ آن از چین، تعادلی از کیفیت و مقرون به صرفه بودن را تضمین میکند. برای صنایعی که به دنبال یک راهحل عملگر مستحکم و کارآمد هستند، عملگر هوای اسکاچ یوک بدون شک یک انتخاب درجه یک است که مهندسی نوآورانه را با عملکرد عملی ترکیب میکند.
ویژگیها:
- نام محصول: عملگر پنوماتیک اسکاچ یوک
- نوع: سیلندر یوک پنوماتیک
- طراحی: مکانیزم عملگر شیر اسکاچ یوک
- جنس بلوک لغزنده: فولاد آلیاژی بادوام برای عملکرد بهبود یافته
- جنس بدنه: آلیاژ آلومینیوم سبک و مقاوم در برابر خوردگی
- سیالات سازگار: آب، گاز، نفت، هوا، اسید
- مبدأ: تولید شده در چین با استانداردهای با کیفیت بالا
- کاربرد: مناسب برای سیستمهای کنترل پنوماتیک مختلف
پارامترهای فنی:
| نام محصول | عملگر پنوماتیک اسکاچ یوک |
| استاندارد | ISO5211 و DIN3337 VDI/VDE3845 |
| اندازه | 32 تا 400 |
| طراحی | طراحی فشرده |
| حرکت | 0-90 درجه ±5 درجه |
| محدوده فشار عملیاتی | 2-8 بار |
| سیالات | آب، گاز، نفت، هوا، اسید |
| جنس بلوک لغزنده | فولاد آلیاژی |
| عملیات سطح | آندایز شده |
| زاویه چرخش | 90 درجه |
کاربردها:
عملگر پنوماتیک اسکاچ یوک یک دستگاه اتوماسیون پیشرفته است که برای کنترل دقیق و قابل اعتماد در کاربردهای صنعتی مختلف طراحی شده است. طراحی فشرده آن را به گزینهای ایدهآل برای محیطهایی تبدیل میکند که فضا محدود است اما عملکرد را نمیتوان فدا کرد. ساختار مستحکم عملگر، با داشتن بلوک لغزنده ساخته شده از فولاد آلیاژی با کیفیت بالا، دوام و عملکرد طولانی مدت را حتی در شرایط چالش برانگیز تضمین میکند. با محدوده دمای کاری از -20 تا 80 درجه سانتیگراد، این عملگر برای استفاده در محیطهایی که نوسانات دمایی متوسط را تجربه میکنند، مناسب است.
این عملگر در کاربردهایی که نیاز به کنترل حرکت دورانی دارند، عالی عمل میکند و قابلیت حرکتی 0-90 درجه با تلرانس دقت ±5 درجه را ارائه میدهد. چنین دقتی عملگر هوای اسکاچ یوک را برای کنترل شیرآلات، دمپرها و سایر اجزای مکانیکی دورانی در صنایعی مانند نفت و گاز، فرآوری شیمیایی، تصفیه آب و اتوماسیون تولید ایدهآل میسازد. توانایی آن در ارائه گشتاور ثابت و موقعیتیابی دقیق، راندمان و ایمنی فرآیند را افزایش میدهد.
عملگر پنوماتیک اسکاچ یوک اغلب در سناریوهایی که نیاز به عملگر سریع و تکراری است، به کار گرفته میشود. این عملگر معمولاً در سیستمهای شیرآلات خودکار که جریان سیال را در خطوط لوله تنظیم میکنند، ادغام میشود و از عملکرد روان و حداقل زمان توقف اطمینان حاصل میکند. عملکرد پنوماتیک آن امکان زمان پاسخدهی سریع و ادغام آسان با سیستمهای کنترل پنوماتیک موجود را فراهم میکند و آن را به گزینهای تطبیقپذیر برای نصبهای جدید و بازسازیها تبدیل میکند.
علاوه بر این، طراحی سیلندر یوک پنوماتیک، نگهداری را ساده کرده و به دلیل انتقال کارآمد حرکت خطی به حرکت دورانی از طریق مکانیزم اسکاچ یوک، سایش را کاهش میدهد. این ویژگی به ویژه در محیطهای صنعتی خشن که قابلیت اطمینان و حداقل نگهداری حیاتی است، مفید است. فرم فاکتور فشرده عملگر همچنین امکان نصب در فضاهای تنگ را بدون به خطر انداختن عملکرد فراهم میکند.
به طور کلی، عملگر پنوماتیک اسکاچ یوک یک راهحل بسیار سازگار و قابل اعتماد برای وظایف متعدد اتوماسیون صنعتی است. چه در کنترل شیرآلات در کارخانههای شیمیایی، فعال کردن دمپرها در سیستمهای HVAC، یا مدیریت کنترل جریان در تأسیسات تصفیه آب استفاده شود، این عملگر عملکرد ثابتی را با مزایای اضافی طراحی فشرده، اجزای فولادی آلیاژی بادوام و محدوده دمای عملیاتی گسترده ارائه میدهد.
سوالات متداول:
س1: عملگر پنوماتیک اسکاچ یوک چیست و چگونه کار میکند؟
عملگر پنوماتیک اسکاچ یوک دستگاهی است که با استفاده از مکانیزم اسکاچ یوک، حرکت خطی پیستون را به حرکت دورانی تبدیل میکند. این دستگاه با هوای فشرده کار میکند تا موقعیت شیرآلات را در کاربردهای صنعتی مختلف کنترل کند.
س2: کاربردهای معمول عملگر پنوماتیک اسکاچ یوک چیست؟
این عملگر معمولاً در صنایعی مانند نفت و گاز، تصفیه آب، فرآوری شیمیایی و تولید برق برای خودکارسازی شیرآلات ربع گرد مانند شیرهای توپی، شیرهای پروانهای و شیرهای پلاگ استفاده میشود.
س3: چه موادی در ساخت عملگر پنوماتیک اسکاچ یوک استفاده میشود؟
محفظه عملگر معمولاً از آلومینیوم بادوام یا فولاد ضد زنگ ساخته میشود، در حالی که اجزای داخلی ممکن است شامل فولاد با استحکام بالا و مواد مقاوم در برابر خوردگی برای اطمینان از طول عمر و عملکرد قابل اعتماد باشد.
س4: چگونه گشتاور خروجی عملگر پنوماتیک اسکاچ یوک کنترل میشود؟
گشتاور خروجی با تنظیم فشار هوا که به عملگر اعمال میشود، کنترل میشود. طراحی اسکاچ یوک گشتاور صاف و ثابتی را در طول چرخش فراهم میکند و آن را برای عملکرد دقیق شیرآلات ایدهآل میسازد.
س5: محدوده دمای عملیاتی عملگر پنوماتیک اسکاچ یوک چقدر است؟
این عملگر برای کار مؤثر در محدوده دمایی تقریباً -20 درجه سانتیگراد تا 80 درجه سانتیگراد (4 درجه فارنهایت تا 176 درجه فارنهایت) طراحی شده است، بسته به مدل خاص و پیکربندی مواد.
