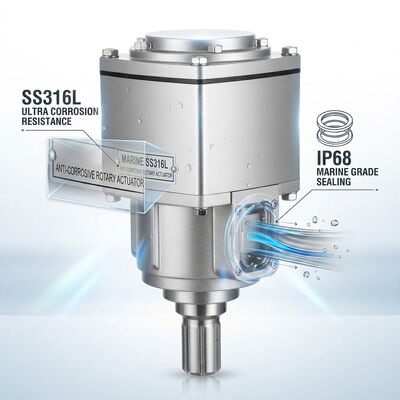

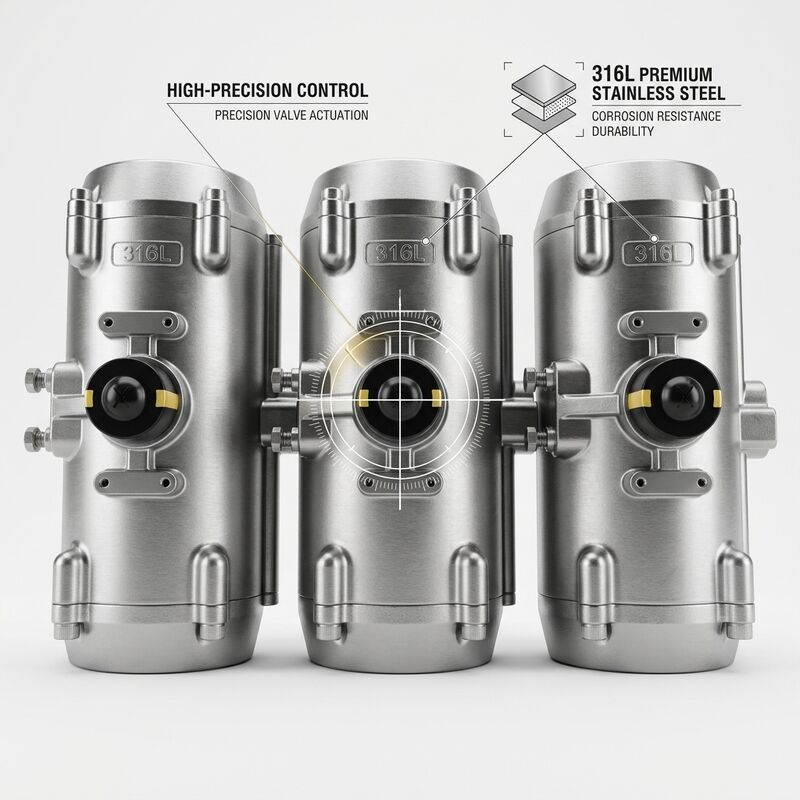

عملگر چرخشی پنوماتیک دو طرفه 3 حالته با آلومینیوم سخت آنودایز شده برای کنترل شیرهای توپی و پروانه‌ای

محرک چرخشی پنوماتیک دو طرفه سری VS با موقعیت سه گانه از مکانیزم پیشرفته دنده و پینیون استفاده می کند که با دو پیستون کمکی اختصاصی تقویت شده است تا موقعیت توقف میانی قابل تنظیم خارجی را با دقت مکانیکی ارائه دهد. این طراحی نوآورانه پروفیل عملیاتی واقعی سه موقعیتی را امکان پذیر می کند، که معمولاً به صورت 0 درجه - 45 درجه - 90 درجه پیکربندی می شود و به شیرها اجازه می دهد تا بدون نیاز به سیستم های موقعیت یاب مدوله پیچیده، به حالت نیمه باز کنترل شده برای کاربردهای دوزینگ، اندازه گیری، اختلاط و جریان متناسب دست یابند. موقعیت میانی با تنظیم مهره های قفل خارجی روی میله های پیستون کمکی تنظیم می شود و یک نقطه توقف تکرارپذیر و بدون انحراف را در هر نقطه در محدوده چرخش 0 تا 90 درجه فراهم می کند. این محرک با بهره گیری از اصل پنوماتیک دو طرفه، هوای فشرده هر دو مرحله باز و بسته شدن را هدایت می کند و گشتاور خروجی متقارن را در طول چرخه کامل ارائه می دهد و سرعت چرخه بالاتری را نسبت به جایگزین های فنر برگشتی امکان پذیر می کند. با 15 اندازه قاب محرک که خروجی گشتاور از 9 نیوتن متر تا 4620 نیوتن متر در فشار 6 بار را پوشش می دهد، این خانواده محرک از اندازه شیر از شیرهای توپی ابزار دقیق فشرده 1/2 اینچی تا شیرهای پروانه ای صنعتی بزرگ 24 اینچی پشتیبانی می کند.

معماری محرک با بدنه آلیاژ آلومینیوم اکسترود شده ASTM6005 آغاز می شود که دارای یک حفره داخلی با دقت هونینگ شده است که با آندایزینگ سخت با ضخامت بیش از 20 میکرون برای مقاومت در برابر سایش بهینه و حرکت پیستون صاف، پردازش شده است. درپوش های انتهایی آلومینیومی دایکاست با پوشش پودری اپوکسی پلی استر با دوام بالا که در رنگ آبی استاندارد و همچنین رنگ های مشکی، خاکستری، نارنجی و زرد برای مطابقت با استانداردهای کدگذاری رنگ کارخانه موجود است، دریافت می کنند. پینیون فولادی آلیاژ نیکل به طور یکپارچه با دقت بالا ماشین کاری شده و کاملاً با استانداردهای رابط لوازم جانبی بالا NAMUR VDI/VDE 3845 و نصب پایین ISO 5211 مطابقت دارد و سازگاری مستقیم با هر فلنج نصب شیر سازگار با ISO و نصب مستقیم شیرهای برقی، جعبه های سوئیچ حد و موقعیت یاب های الکتروپنوماتیک را تضمین می کند. برای محیط های خدماتی شدید، درمان های سطحی اختیاری شامل نفوذ PTFE، آبکاری نیکل بدون الکترولیت و سیستم های پوشش سرامیکی است که قابلیت عملیاتی را به اتمسفرهای دریایی فراساحلی، کارخانه های شیمیایی آغشته به بخارات اسیدی و تاسیسات زیردریایی گسترش می دهد.

• کنترل مکانیکی واقعی 3 موقعیتی: دو پیستون کمکی با مهره های توقف قابل تنظیم خارجی، موقعیت میانی دقیق و تکرارپذیر را در هر نقطه از 0 تا 90 درجه ایجاد می کنند و حالت های شیر نیمه باز را برای عملیات دوزینگ، پر کردن و اختلاط بدون موقعیت یاب الکترونیکی امکان پذیر می کنند.
• گشتاور متقارن دو طرفه: فشار پنوماتیک هر دو مرحله باز و بسته شدن را هدایت می کند و خروجی گشتاور متعادل را در هر دو جهت با سرعت چرخه بالاتر ارائه می دهد و آن را برای کاربردهایی که بسته شدن ایمن با فنر مورد نیاز نیست، ایده آل می کند.
• ساختار آلومینیومی آندایز شده سخت: بدنه اکسترود شده ASTM6005 با عملیات آندایزینگ سخت 20+ میکرومتر و درپوش های انتهایی با پوشش اپوکسی پلی استر، بیش از 500 ساعت مقاومت در برابر پاشش نمک ASTM B117 را تحمل می کند و اطمینان از ده ها سال خدمات در اتمسفرهای خورنده را می دهد.
• ادغام لوازم جانبی چند دور: رابط بالا NAMUR VDI/VDE 3845 و استاندارد نصب پایین ISO 5211 امکان نصب مستقیم و بدون براکت شیرهای برقی، سوئیچ های حد، موقعیت یاب ها و اپراتورهای دنده را در تمام 15 اندازه قاب فراهم می کند.
• توقف میانی قابل تنظیم: مهره های تنظیم قابل دسترسی خارجی در هر دو درپوش انتهایی، تنظیم و تأیید بدون ابزار موقعیت میانی را امکان پذیر می کند و امکان پیکربندی مجدد سریع میدانی را با تکامل الزامات فرآیند فراهم می کند.
• جهت چرخش قابل برگشت: پیستون های دوقلو با طراحی متقارن، جهت چرخش را (CW به CCW یا برعکس) با معکوس کردن جهت پیستون، بدون نیاز به قطعات یا اصلاحات اضافی، امکان پذیر می کنند.
• قابلیت دمای گسترده: مهر و موم های اورینگ استاندارد NBR محدوده دمایی -20 درجه سانتیگراد تا +80 درجه سانتیگراد را پوشش می دهند، در حالی که بسته های مهر و موم اختیاری Viton یا سیلیکون، محدوده عملیاتی را تا -40 درجه سانتیگراد و +150 درجه سانتیگراد برای خدمات شیرهای برودتی و دمای بالا گسترش می دهند.

محرک پنوماتیک سه موقعیتی دو طرفه نیازهای کنترل شیر تخصصی را برآورده می کند که در آن توانایی نگه داشتن یک موقعیت میانی دقیق، ارزش فرآیندی قابل توجهی را اضافه می کند. در عملیات دسته بندی و پر کردن مایعات، محرک شیرهای انحرافی چند پورتی را برای جابجایی بین موقعیت های پر کردن، بازچرخش و تخلیه هدایت می کند و نیاز به شیرهای قطع و اندازه گیری جداگانه را از بین می برد. سیستم های دوزینگ شیمیایی از موقعیت میانی برای حالت آماده به کار با جریان کاهش یافته استفاده می کنند و به خطوط تولید اجازه می دهند تا در طول کند شدن پایین دست در توان عملیاتی جزئی بیکار بمانند بدون اینکه کاملاً خاموش شوند. کارخانه های کاغذ و خمیر از کنترل 3 موقعیتی برای تنظیم جریان مواد در سیستم های ورودی سر استفاده می کنند، جایی که کنترل دقیق سرعت تعلیق الیاف مستقیماً بر کیفیت تشکیل کاغذ تأثیر می گذارد. در انتقال مالکیت نفت و گاز، موقعیت میانی توالی های پرتاب و دریافت پیگ را تسهیل می کند و به شیرهای ایزوله کننده خط لوله اجازه می دهد تا در یک توالی کنترل شده بین موقعیت های بسته، بای پس جزئی و کاملاً باز چرخه بزنند. پردازشگران مواد غذایی و نوشیدنی از این محرک برای سیستم های مسیریابی چند مخزنی استفاده می کنند که در آن یک بدنه شیر واحد جریان محصول را بین مدارهای پردازش، بازگشت تمیز کردن در محل (CIP) و تخلیه هدایت می کند و تعداد شیرها را به حداقل می رساند و طراحی منیفولد لوله کشی را ساده می کند.

هر محرک 3 موقعیتی تحت آزمایش کارخانه انفرادی از جمله چرخه کامل دو طرفه، تأیید تکرارپذیری موقعیت میانی (تلرانس ±1 درجه)، اعتبارسنجی گشتاور در برابر منحنی گشتاور منتشر شده و آزمایش نشتی خارجی در 1.5 برابر فشار نامی قرار می گیرد. واحدها در کارتن های موج دار تقویت شده با فوم پلی اتیلن برش خورده سفارشی که محرک را بی حرکت می کند و از تمام سطوح رابط NAMUR در برابر آسیب حمل و نقل محافظت می کند، ارسال می شوند. برای مدل هایی که گشتاور خروجی بیش از 500 نیوتن متر دارند یا محموله های صادراتی تجمیع شده، جعبه های تخته سه لا با فیلم مانع VCI (بازدارنده خوردگی فرار) مهر و موم شده با خلاء، تحویل بدون خوردگی به سایت های پروژه از راه دور را تضمین می کند. اسناد ارسال شده با هر واحد شامل گواهی تست کالیبره شده، دفترچه راهنمای جامع نصب و نگهداری (IOM)، گواهی مواد طبق EN 10204 3.1 و یک پلاک نام فولادی ضد زنگ حک شده با شماره سریال برای ردیابی کامل است. سیستم کیفیت دارای گواهینامه ISO 9001:2015 و اعتبارسنجی قابلیت SIL 3 ما، زنجیره مستندات مورد نیاز برای تاسیسات حیاتی ایمنی در بخش های نفت، گاز، پتروشیمی و تولید برق را فراهم می کند.
