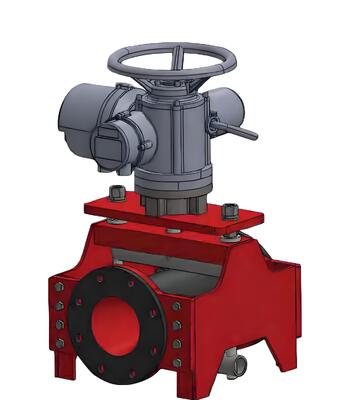

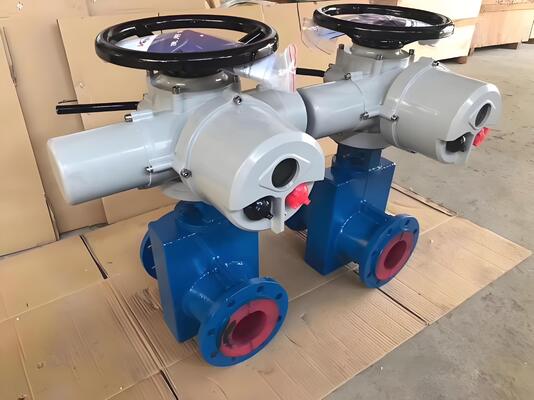

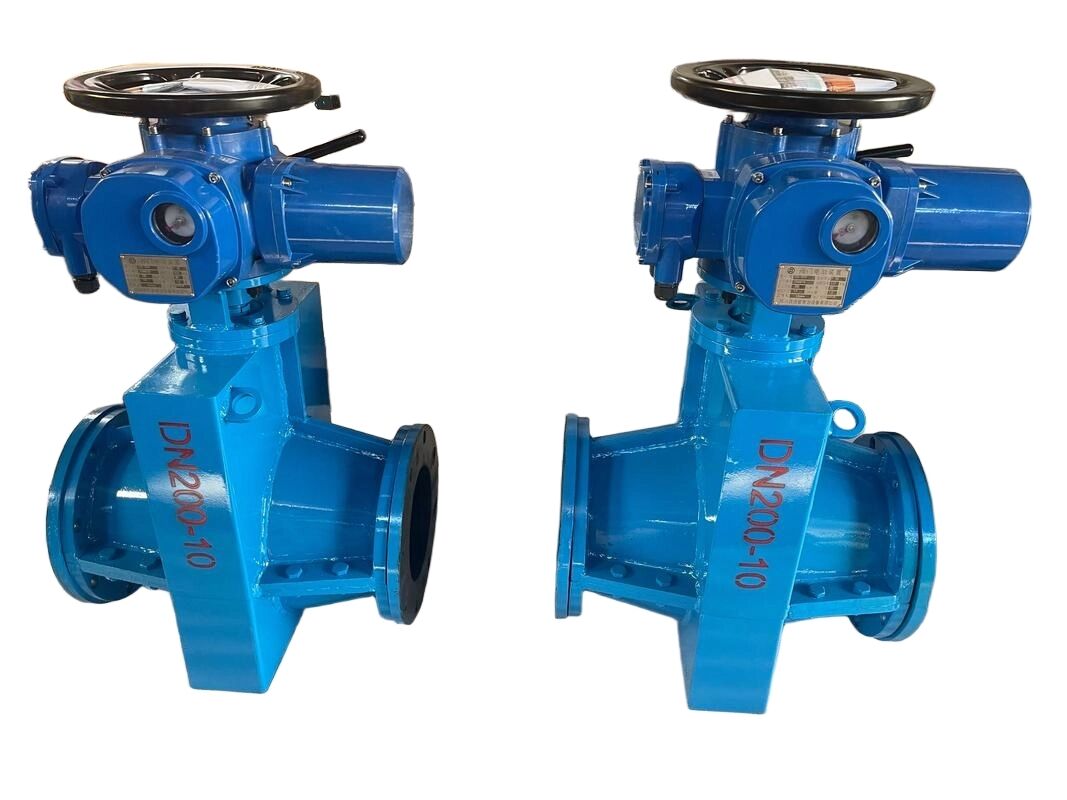

مونتاژ شیر گیره ای دو حالته الکتریکی پنوماتیک ساخته شده برای سیستم های خط لوله انتقال مواد ساینده
جزئیات محصول:
| محل منبع: | شانگهای، چین |
| نام تجاری: | VESON |
| گواهی: | ISO 9001:2015 SGS |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 600-3500 / Piece |
| جزئیات بسته بندی: | قاب تخته سه لا با مارک VESON با درج فوم ضد ضربه، بسته بندی درجه صادرات |
| زمان تحویل: | 7-10 روز کاری برای انبار، 25-35 روز برای تولید |
| شرایط پرداخت: | T/T، L/C، PayPal، Western Union |
| قابلیت ارائه: | 1200 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نوع سوپاپ: | شیر پینچ دو حالته (برقی + پنوماتیک) | محدوده اندازه: | DN50 تا DN400 (2 تا 16 اینچ) |
|---|---|---|---|
| رتبه بندی فشار: | PN10 / PN16 / کلاس 150 | جنس بدنه: | روکش اپوکسی چدن داکتیل SS316 |
| جنس آستین: | لاستیک طبیعی، EPDM، NBR، Viton | محرک اولیه: | چند دور برقی (مدولاسیون 4-20 میلی آمپر) |
| محرک ثانویه: | فنر برگشتی پنوماتیک (فیلم ایمن) | تامین هوا: | 4-8 بار (60-120 psi) |
| دمای عملیاتی: | -40 درجه سانتیگراد تا +120 درجه سانتیگراد | پایان اتصال: | فلنج دار ANSI B16.5 / DIN PN16 |
| برجسته کردن: | مونتاژ شیر گیره ای سیستم های خط لوله,مونتاژ شیر گیره ای انتقال مواد ساینده,مونتاژ شیر گیره ای دو حالته پنوماتیک |
||
توضیحات محصول
مجموعه شیر دو حالت الکتریکی پنوماتیک برای لوله های حمل و نقل رسانه های خیس
درساز و ساز دریچه دو حالت VESONprovides the ultimate in reliability for critical abrasive slurry transport pipelines by combining an electric actuator for precise modulating control with a pneumatic spring-return actuator for fail-safe emergency shutdownاین معماری کنترل اضافی تضمین حفاظت بدون وقفه در سخت ترین عملیات معدن و پردازش مواد معدنی است.
افزونه دو حالت
| حالت | محرک | عملکرد |
| اولیه (عادی) | چند دور الکتریکی | کنترل جریان تنظیم دقیق از طریق سیگنال DCS 4-20mA |
| ثانویه (اورژانسی) | بازپرداخت بهار پنوماتیک | قطع اتوماتیک در صورت از دست دادن قدرت یا سیگنال ESD |
ویژگی های کلیدی
- کنترل اضافی:سیستم محرک دوگانه قابلیت خاموش کردن اولیه و اضطراری مستقل برای حلقه های ایمنی SIL را فراهم می کند
- تغییر بدون تعویض:محرک خنک کننده پنوماتیک بدون دخالت خارجی به طور خودکار در عرض 1 ثانیه از کاهش قدرت فعال می شود.
- مسیر جریان کامل:هیچ مانعی داخلی یا مناطق مرده جلوگیری از انسداد در خدمات خمیر جامد بالا
- آستین قابل تعویض در میدان:طراحی آستین تغییر سریع اجازه می دهد تا در محل بدون ابزار خاص یا حذف شیر جایگزین شود
- سوئیچ های محدودی یکپارچه:هر دو محرک شامل سوئیچ های مکانیکی و محدوده نزدیکی برای بازخورد جامع موقعیت
- بسته بندی نصب شده بر روی اسکی:بسته کامل از قبل مونتاژ شده، از قبل سیم کشی شده و آزمایش شده در کارخانه زمان نصب در زمینه را 60٪ کاهش می دهد
مشخصات فنی
| پارامتر | مشخصات |
| نوع شیر | دریچه دو حالت (برقی + پنوماتیک) |
| محدوده اندازه | DN50 تا DN400 (2" تا 16") |
| درجه بندی فشار | PN10 / PN16 / کلاس 150 |
| مواد بدن | آهن انعطاف پذیر با پوشش اپوکسی، SS316 |
| مواد آستین | لاستیک طبیعی، EPDM، NBR، Viton |
| عامل اصلی | الکتریکی چند دور (4-20mA تعدیل) |
| اکتور ثانویه | بازپرداخت بهاری پنوماتیک (بر خلاف شکست) |
| تامین هوا | 4 تا 8 بار (60 تا 120 PSI) |
| دمای کار | -40°C تا +120°C |
| پایان ارتباط | فلنج (ANSI B16.5 / DIN PN16) |
| صداقت ایمنی | SIL 2 قابلیت (IEC 61508) |
| گواهینامه | استاندارد ISO 9001:2015، SGS |
برنامه های کاربردی هدف
- خط لوله های حمل و نقل خمیر حیاتی با الزامات ESD
- لوله های غلظت معدن و خروجی
- جریان زیرانی از ضخیم کننده های معدنی
- لوله های تخلیه خرگوش
- سیستم های مدیریت خاکستری نیروگاه
بسته کامل شامل جعبه اتصال از قبل سیم کشی شده، گزارش آزمایش حلقه کارخانه، اعلامیه سازگاری SIL و ردیابی کامل مواد است.برای تنظیمات کنترل سفارشی با تیم اتوماسیون ما تماس بگیرید.
