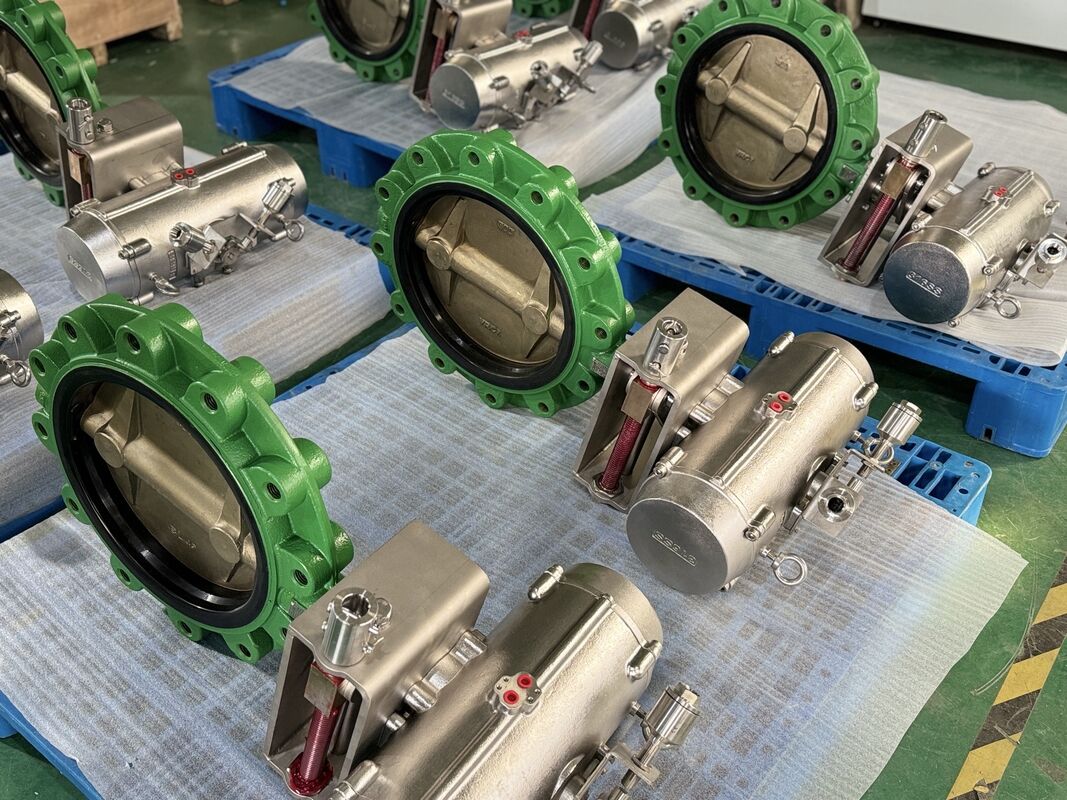

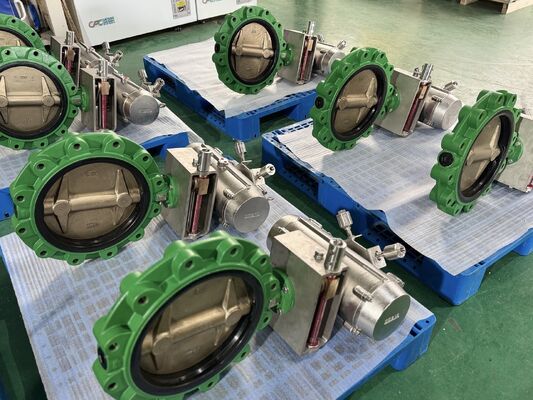

شیر پروانه‌ای دریایی با عملگر پنوماتیک، بسته‌بندی شده با گواهینامه ABS و پوشش ضد خوردگی

توضیحات محصول
شیر پروانه‌ای سبک لاگ 12 اینچی (DN300، کلاس ANSI 150) یک راه حل صنعتی برای کنترل جریان است که به طور خاص برای محیط‌های سخت دریایی، فراساحلی و آب دریا مهندسی شده است. این شیر که با بدنه چدن داکتیل JS1030، دیسک برنز نیکل آلومینیوم (AB2) و نشیمنگاه بادوام NBR ساخته شده است، مقاومت استثنایی در برابر خوردگی آب دریا، کاویتاسیون و سایش مکانیکی را ارائه می‌دهد.
مجهز به بالادستی ISO 5211، مکانیزم عملکرد چرخ دستی میانی، دستگاه انتقال از راه دور شیر VSM و براکت فولاد ضد زنگ 316 برای سوئیچ‌های مجاورت خطی به چرخشی، سوئیچینگ بی‌درنگ بین عملکرد دستی محلی و کنترل از راه دور در مناطق غیرقابل دسترس را فراهم می‌کند. کاملاً تست شده و دارای تأییدیه نوع ABS (دفتر کشتیرانی آمریکا) است.
مشخصات فنی
ویژگی / پارامتر
استاندارد جزئیات / مواد
قطر اسمی
12 اینچ / DN300
سبک بدنه
نوع لاگ (ساقه برهنه با نصب ISO 5211)
رتبه فشار
کلاس ANSI 150 / 150LB (معادل PN16/PN20)
جنس بدنه
چدن داکتیل JS1030 (EN-GJS-400-15 / GGG40)
جنس دیسک
برنز آلومینیوم AB2 (درجه دریایی CuAl10Fe5Ni5)
نشیمنگاه / لاینر
NBR (لاستیک نیتریل - آب‌بندی حباب‌بند)
انتقال از راه دور
سیستم کنترل از راه دور شیر VSM / دستگاه شفت انعطاف‌پذیر
جایگزین دستی
مکانیزم چرخ دستی گیربکس (بین محرک و شیر)
لوازم جانبی سوئیچ
براکت فولاد ضد زنگ 316 (تبدیل خطی به چرخشی)
سیگنال بازخورد
سوئیچ مجاورت تماس خشک غیرفعال
گواهینامه دریایی
بازرسی ABS و تست پذیرش کارخانه (FAT)
چرا این مجموعه شیر پروانه‌ای لاگ دریایی را انتخاب کنید؟
1. مقاومت برتر در برابر خوردگی آب دریا
ترکیب بدنه چدن داکتیل JS1030 و دیسک برنز نیکل-آلومینیوم AB2 این شیر پروانه‌ای 12 اینچی را برای سیستم‌های ورودی آب دریا، سیستم‌های بالاست و خطوط خنک‌کننده دریایی ایده‌آل می‌سازد. نشیمنگاه انعطاف‌پذیر NBR آب‌بندی دوطرفه بدون نشتی را ارائه می‌دهد.
2. عملکرد از راه دور VSM برای مناطق غیرقابل دسترس
هنگامی که در محفظه‌های عمیق بدنه، کانال‌های لوله باریک یا مناطق خطرناک نصب می‌شود، دستگاه انتقال از راه دور VSM یکپارچه به اپراتورها اجازه می‌دهد تا شیر را با خیال راحت از راه دور از طریق یک سیستم میله/کابل دسترسی انعطاف‌پذیر کنترل کنند.
3. جایگزین دستی چرخ دستی یکپارچه
مکانیزم عملکرد چرخ دستی میانی که مجهز به بالادستی استاندارد ISO 5211 است، قابلیت جایگزینی دستی روان را در هنگام قطع برق یا نگهداری معمول بدون جدا کردن محرک اصلی تضمین می‌کند.
4. سیستم بازخورد سیگنال دقیق
این شیر که مجهز به براکت مبدل سفر سفارشی 316SS است، به طور دقیق سیگنال‌های سفر خطی را به فعال‌سازی سوئیچ چرخشی تبدیل می‌کند و بازخورد وضعیت تماس خشک غیرفعال را مستقیماً به سیستم PLC یا SCADA کشتی شما ارسال می‌کند.
5. تضمین کیفیت تایید شده ABS
هر واحد تحت آزمایش‌های دقیق هیدرواستاتیک پوسته، نشتی نشیمنگاه و عملکردی قرار می‌گیرد که تحت استانداردهای ABS (دفتر کشتیرانی آمریکا) گواهی شده است.
کاربردهای صنعتی
کشتی‌سازی و مهندسی دریایی: سیستم‌های تصفیه آب بالاست (BWTS)، تخلیه بالاست، گردش آب دریا، خطوط آتش‌نشانی.
سکوی فراساحلی و FPSO: کنترل سیالات مناطق خطرناک، عملکرد شیر از راه دور در محفظه‌های عمیق.
شیرین‌سازی و زیرساخت آب: ایستگاه‌های پمپاژ آب خام با شوری بالا و تصفیه فاضلاب صنعتی.

مشخصات فنی شیر پروانه‌ای لاگ 12 اینچی
دسته بندی مشخصات
پارامتر
استاندارد / مواد / توضیحات
اطلاعات پایه
نوع شیر
شیر پروانه‌ای لاگ ساقه برهنه
اندازه اسمی
12 اینچ / DN300
رتبه فشار
کلاس ANSI 150 / 150LB
نصب فلنج بالایی
بالادستی استاندارد ISO 5211
تاییدیه دریایی
تایید شده ABS (دفتر کشتیرانی آمریکا)
مشخصات مواد
جنس بدنه
چدن داکتیل JS1030 (EN-GJS-400-15 / GGG40)
جنس دیسک
برنز نیکل آلومینیوم AB2 (CuAl10Fe5Ni5)
نشیمنگاه / لاینر
NBR (لاستیک نیتریل - آب‌بندی دوطرفه بدون نشتی)
جنس براکت
فولاد ضد زنگ 316 (316SS)
سیستم‌های عملکرد و کنترل
جایگزین دستی
مکانیزم عملکرد چرخ دستی (نصب شده بین محرک و شیر)
عملکرد از راه دور
دستگاه انتقال از راه دور شیر VSM (سیستم درایو انعطاف‌پذیر)
بازخورد موقعیت
سوئیچ مجاورت تماس خشک غیرفعال
آداپتور سوئیچ
براکت سنگین 316SS برای تبدیل سفر خطی به چرخشی
کاربرد و عملکرد
محیط قابل استفاده
آب دریا، آب بالاست، آب شیرین، مواد شیمیایی ملایم
شرایط عملیاتی
عملکرد از راه دور در فضاهای دریایی محدود، غیرقابل دسترس یا خطرناک
