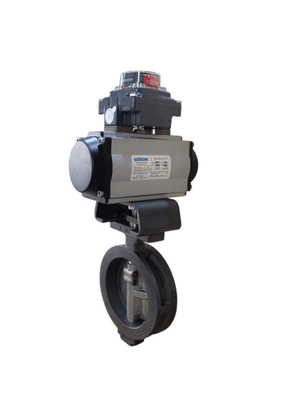

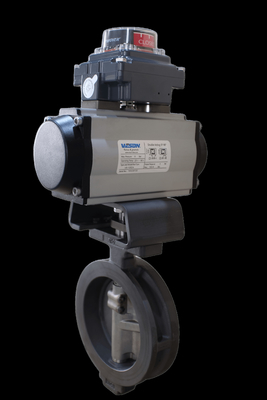

PFA پوشانده و PTFE پوشانده دریچه ی کره ای BFV نوع فلنج Wafer پروانه دریچه های پروانه پنوماتیک On Off Valve
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | VESON |
| گواهی: | ISO 9001：2015 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Fob Shanghai ,EXW |
| جزئیات بسته بندی: | جعبه تخته سه لا با بسته بندی تقویت شده |
| زمان تحویل: | 5 تا 8 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 1000 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| شیر پروانه ای: | نوع فلنج دار | نوع: | دوبازی یا بازگشت بهار |
|---|---|---|---|
| نام: | دریچه پروانه ای با هوا | دامنه فشار: | 25mm - 200mm: 16 bar 250mm - 300mm: 10 bar |
| محدوده دما: | -10 تا 120 درجه سانتی گراد | درخواست: | عمومی |
| برجسته کردن: | دریچه پروانه ای پوشیده از PTFE,دریچه پروانه ای با پوشش PFA,پنوماتیک On Off شیر پروانه,PFA lined butterfly valve,Pneumatic On Off Butterfly Valve |
||
توضیحات محصول
دریچه های پروانه ای با پوشش PFA
پوشش PFA (Perfluoroalkoxy):
-
خواص مواد:
- PFA یک نوع فلورپولیمر با خواص مشابه PTFE اما با قدرت مکانیکی بهبود یافته و ثبات حرارتی بالاتر است.
- این ماده در برابر طیف وسیعی از مواد شیمیایی از جمله اسیدهای قوی، پایه ها و محلول ها مقاومت بسیار خوبی دارد.
- PFA دارای نقطه ذوب بالایی است و می تواند در برابر دمای حدود 260 درجه سانتیگراد (500 درجه فارنهایت) مقاومت کند.
-
کاربردها:
- این دریچه ها به طور معمول در پردازش شیمیایی، صنایع پتروشیمی، داروسازی و هر گونه برنامه ای که مواد بسیار خوردنی را اداره می کنند استفاده می شود.
- آنها به دلیل ماهیت غیر واکنشی و میزان کم استخراج قابل استفاده برای کاربردهای با خلوص بالا مناسب هستند.
-
مزایا:
- مقاومت شیمیایی بالاتری
- تحمل درجه حرارت بالا
- سطح صاف و ضد چسب که به جلوگیری از انباشت و آلودگی کمک می کند.
- قدرت مکانیکی و دوام خوب

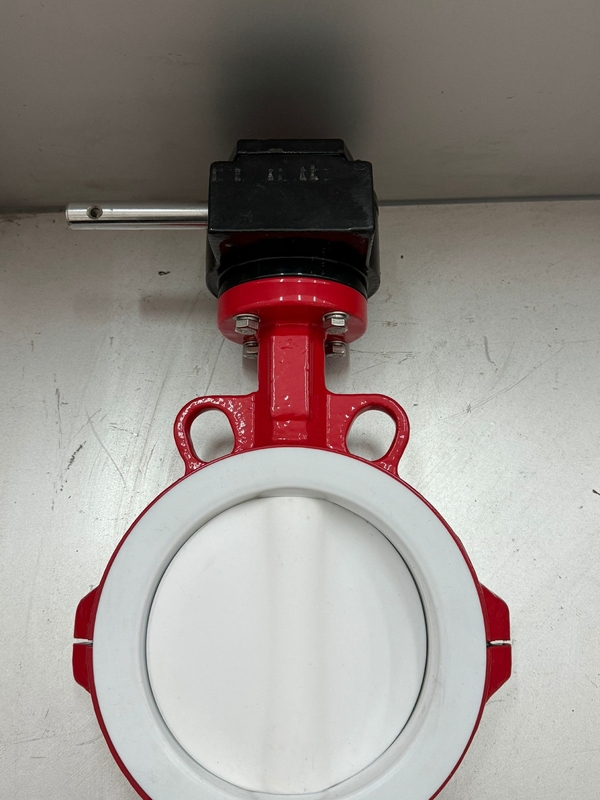

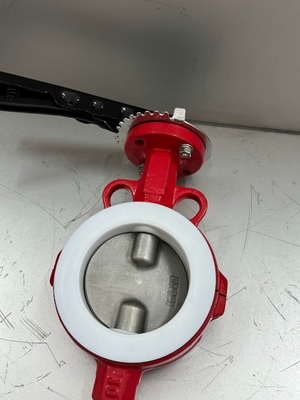

دریچه های پروانه ای با پوشش PTFE
پوشش PTFE (پلی تیترافلوروائتیلن):
-
خواص مواد:
- PTFE یک فلورپولیمر شناخته شده است که به دلیل مقاومت شیمیایی استثنایی و سطح اصطکاک کم شناخته شده است.
- بسیار غیرفعال است، که آن را برای دست زدن به مواد شیمیایی تهاجمی ایده آل می کند.
- PTFE می تواند در دمای تا حدود 204 ° C (400 ° F) کار کند.
-
کاربردها:
- به طور گسترده ای در پردازش شیمیایی، صنایع مواد غذایی و نوشیدنی، داروسازی و کارخانه های تصفیه آب استفاده می شود.
- ایده آل برای کاربردهایی که نیاز به شرایط تمیز و استریل به دلیل خواص ضد چسب و غیر آلوده کننده آن دارند.
-
مزایا:
- مقاومت عالی در برابر طیف گسترده ای از مواد شیمیایی
- سطح ضد چسب، کاهش خطر انسداد و انباشت.
- ضریب اصطکاک کم
- ثبات حرارتی خوب در محدوده دمای عملیاتی
مقایسه و انتخاب
-
مقاومت شیمیایی:
- هر دو PFA و PTFE مقاومت شیمیایی بسیار خوبی را ارائه می دهند، اما PFA می تواند شرایط کمی تهاجمی تر و دماهای بالاتر را نسبت به PTFE تحمل کند.
-
محدوده دما:
- PFA می تواند در مقایسه با PTFE (تا 204°C) در دمای بالاتر (تا 260°C) مقاومت کند.
-
مقاومت مکانیکی:
- PFA به طور کلی قدرت مکانیکی بهتری را ارائه می دهد و در مقایسه با PTFE کمتر در معرض فشار یا دمای بالا تغییر شکل می دهد.
-
هزینه:
- دریچه های پوشش داده شده با PFA به دلیل هزینه های مواد و پیچیدگی فرآیند پوشش، گران تر از دریچه های پوشش داده شده با PTFE هستند
| اندازه | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
| A | 33 | 33 | 33 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 |
| ب | 65 | 73 | 82 | 89 | 102 | 118 | 150 | 174 | 205 | 260 | 318 | 376 |
| C | 51 | 56 | 63 | 62 | 69 | 90 | 106 | 119 | 131 | 166 | 202 | 235 |
| D | 104 | 110 | 116 | 126 | 136 | 150 | 170 | 180 | 200 | 230 | 266 | 292 |
| E* (s) | 90 | 90 | 109 | 120 | 133 | 133 | 143 | 191 | 191 | 230 | (m) | (m) |
| E* (d) | 90 | 90 | 90 | 90 | 109 | 109 | 120 | 133 | 143 | 191 | 208 | 230 |
| F (s) | 154 | 154 | 189 | 210 | 229 | 229 | 264 | 337 | 337 | 412 | 488 | 550 |
| F (d) | 154 | 154 | 154 | 154 | 189 | 189 | 210 | 229 | 264 | 337 | 377 | 412 |
| وزن در کیلوگرم | 5.2 | 5.2 | 4.9 | 5.8 | 9.4 | 12.2 | 17 | 21.8 | 29.8 | 46.6 | 66.7 | 96 |
| وزن در کیلوگرم (d) | 3.7 | 3.7 | 3.4 | 4.3 | 5.9 | 7.7 | 9.7 | 13.2 | 15.6 | 29 | 48.4 | 62.2 |
فشار هوا 2.5 تا 8 بار (بر اساس عرضه هوا 5.5 بار به عنوان استاندارد)
دمای محیط
-15 تا 8 oC (برنامه های دمای پایین و بالا نیز در دسترس است) 0 اسپرینگ های فولاد ضد زنگ
طول عمر چرخه 1000,000 عملیات بسته بندی پیستون نایتریل
نشانگر نشانگر موقعیت چند کارکردی برای بازرسی بصری آلیاژ آلومینیوم پیستون
توقف سفر ± 5٪ قابل تنظیم در حالت باز و بسته
*کیت نصب خاص محرک برای دمای بالاتر از 80 درجه سانتیگراد مورد نیاز است، فروش تماس برای جزئیات و ابعاد ارتفاع کلی
دریچه پروانه نشسته نرم خط مرکزیPN16/10K/150LB+VESON Pneumatic Double Acting Actuator
| 2 " | DN50 | ◇11-F05 | 10 | VS-052DA | 20 | ◇11-F05/F03 |
| ۲/۲" | DN65 | ◇11-F05 | 17 | VS-052DA | 36.6 | ◇11-F05/F03 |
| 3 سانتی متر | DN80 | ◇14-F07 | 25 | VS-063DA | 36.6 | ◇14-F05/F07 |
| 4" | DN100 | ◇14-F07 | 36 | VS-075DA | 51.9 | ◇14-F05/F07 |
| 5" | DN125 | ◇17-F07 | 61 | VS-083DA | 75.8 | ◇17-F05/F07 |
| 6" | DN150 | ◇17-F07 | 87 | VS-092DA | 126 | ◇17-F07/F10 |
| 8" | DN200 | ◇22-F10 | 170 | VS-105DA | 170 | ◇22-F07/F10 |
| 10" | DN250 | ◇22-F10 | 291 | VS-125DA | 291 | ◇22-F07/F10 |
| 12" | DN300 | ◇27-F12 | 417 | VS-140DA | 438 | ◇27-F10/F12 |
| 14" | DN350 | ◇27-F12 | 801 | VS-160DA | 668 | ◇27-F10/F12 |
| 16 اینچ | DN400 | ◇36-F14 | 1138 | VS-190DA | 1078 | ◇36-F14 |
| 18" | DN450 | ◇36-F14 | 1556 | VS-210DA | 1480 | ◇36-F14 |
| 20" | DN500 | ◇46-F16 | 2067 | VS-240DA | 2320 | ◇46-F16 |
دریچه پروانه نشسته نرم خط مرکزیPN16/10K/150LB+VESON Pneumatic Spring Return Actuator
| 2 " | DN50 | VS-063-SR10 | 18.9 تا 123 | VS-063-SR8 | 20.9 تا 152 | ◇14-F05/F07 |
| ۲/۲" | DN65 | VS-075-SR10 | 35.1-237 | VS-075-SR8 | 31 تا 28 | ◇14-F05/F07 |
| 3 سانتی متر | DN80 | VS-083-SR10 | 41.0-348 | VS-083-SR8 | 41 تا 35 | ◇17-F05/F07 |
| 4" | DN100 | VS-092-SR10 | ۶۸ تا ۴۶ | VS-092-SR8 | ۵۹ تا ۵۵ | ◇17-F05/F07 |
| 5" | DN125 | VS-105-SR10 | 103 تا 66 | VS-105-SR8 | 90-80 | ◇22-F07/F10 |
| 6" | DN150 | VS-125-SR10 | 173-119 | VS-125-SR8 | 153-139 | ◇22-F07/F10 |
| 8" | DN200 | VS-140-SR10 | 262-177 | VS-140-SR8 | ۲۲۸- ۲۲۸ | ◇27-F10/F12 |
| 10" | DN250 | VS-160-SR10 | ۳۹۶- ۲۷۳ | VS-160-SR8 | 342-327 | ◇27-F10/F12 |
| 12" | DN300 | VS-190-SR10 | 643-435 | VS-190-SR8 | 556-522 | ◇36-F14 |
| 14" | DN350 | VS-240-SR10 | 1478 تا 820 | VS-240-SR8 | 1198-1123 | ◇46-F16 |
| 16 اینچ | DN400 | VS-240-SR12 | 1197-1124 | VS-240-SR8 | 1198-1123 | ◇46-F16 |
| 18" | DN450 | VS-270-SR12 | 1683 تا 1580 | VS-270-SR8 | ۱۶۸۴ تا ۱۵۷۹ | ◇46-F16 |
| 20" | DN500 | VSF16-350SR4 | 3215 تا 2085 | VSF16-350SR4 | 3215 تا 2085 | F16 |
