محرک پنوماتیک شیر لوله های لوله های لوله های لوله های لوله های لوله های لوله های لوله ای
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Veson/OEM/ |
| گواهی: | CE ISO |
| شماره مدل: | سری VSF |
پرداخت:
| مقدار حداقل تعداد سفارش: | مذاکره |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | بسته بندی کیس تخته سه لا با تسمه های فلزی |
|
اطلاعات تکمیلی |
|||
| نام: | محرک پنوماتیک اسکاچ یوکی | ویژگی: | کارایی بالا |
|---|---|---|---|
| مواد: | آهن ریخته | رنگ: | نیاز خاص مشتری |
| قدرت: | پنوماتیک | طراحی: | طراحی فشرده |
| برجسته کردن: | عامل پنوماتیک اسکاتش یوکی با کارایی بالا,دریچه های لوله کشی Scotch Yoke Actuator پنوماتیک,Pipeline Valves Scotch Yoke Pneumatic Actuator |
||
توضیحات محصول
فولاد ریخته شده با طراحی جمع و جور

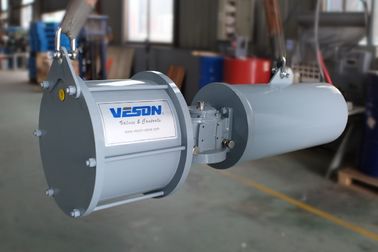

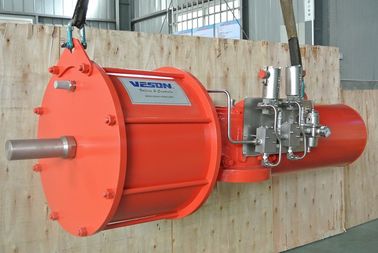

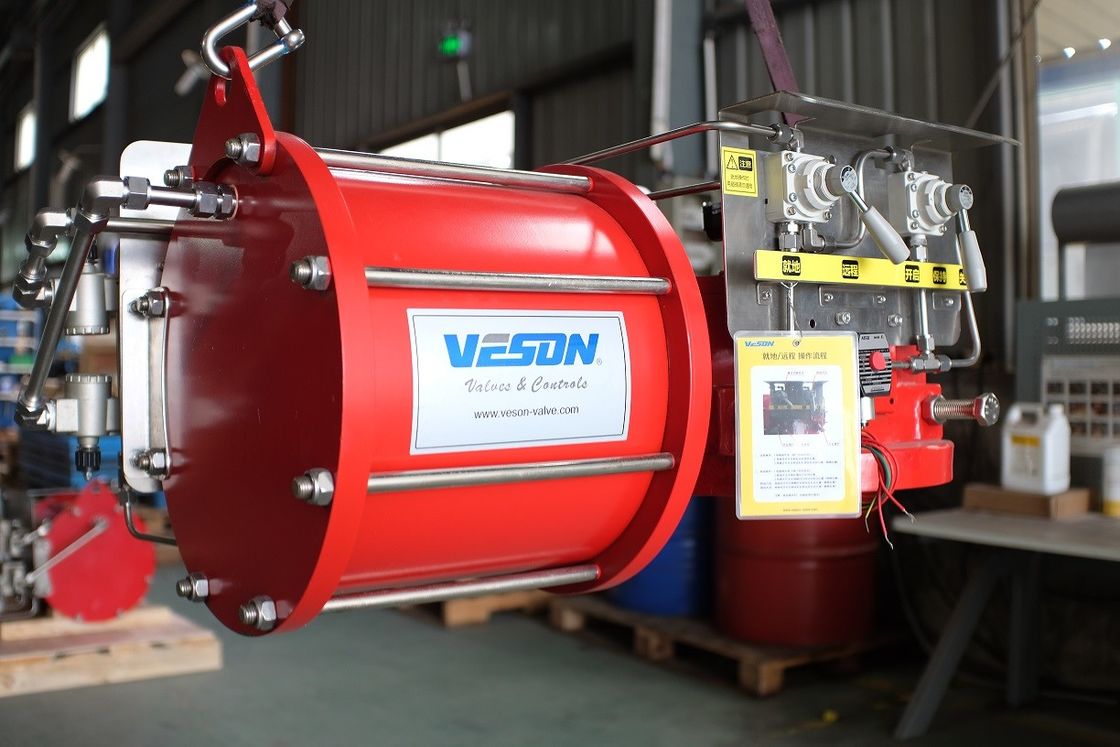

معرفی اکتور پنوماتیک اسکاتچ یوک
کار سنگیناکتورهای اسکاتش یوک در بسیاری از ترکیب های مختلف اندازه ها، قطر سیلندرها و طرح ها تولید می شوند.هر دو عمل دوگانه (DA) و یا بهار بازگشت (SR) طراحی برای نصب بر روی دریچه های چهارم دور مانند توپ در دسترس هستند، شیرهای پروانه ای و پلگ.
محرک های اسکاتش یوک برای استفاده در طیف گسترده ای از فشار یا دمای طراحی شده اند. یوک تقارن دار باعث ایجاد یک گشتاور ثابت تر در همه جا می شود - هم در نقاط شکستن و هم در موقعیت های پایان.
ویژگی های اکتور پنوماتیک اسکاتچ یوک
1. همه کاره
2. کارآمد
3. امنیت
4مقاومت در برابر خوردگی
5کاملاً بسته شده
پارامترهای اکتورهای پنوماتیک اسکاتچ یوک
| VSF سری از جدول تورم پنوماتیک بازگشت به بهار ((SR5) | |||||||||||||||
| Nm | |||||||||||||||
| مدل | چرخش رباعی | تورک هوا | |||||||||||||
| 3BAR | 4BAR | 5BAR | 6BAR | ||||||||||||
| SST | SRT | SET | AST | ART | AET | AST | ART | AET | AST | ART | AET | AST | ART | AET | |
| VSF14-200SR5 | 789 | 402 | 506 | 320 | 110 | 47 | 597 | 276 | 324 | 877 | 456 | 594 | 1151 | 609 | 878 |
| VSF14-250 SR5 | 1345 | 670 | 815 | 490 | 150 | 12 | 917 | 412 | 448 | 1347 | 671 | 818 | 1798 | 935 | 1320 |
| VSF14-300 SR5 | 1880 | 957 | 1206 | 707 | 230 | 62 | 1337 | 609 | 692 | 1908 | 975 | 1235 | 2598 | 1365 | 1953 |
| VSF16-250 SR5 | 1553 | 795 | 1011 | 616 | 207 | 75 | 1159 | 533 | 617 | 1692 | 881 | 1150 | 2245 | 1184 | 1703 |
| VSF16-300 SR5 | 2421 | 1202 | 1455 | 840 | 273 | 70 | 1626 | 744 | 855 | 2438 | 1213 | 1472 | 3197 | 1687 | 2426 |
| VSF16-350 SR5 | 3194 | 1637 | 2085 | 1093 | 297 | 0 | 2166 | 941 | 971 | 3215 | 1744 | 2106 | 4312 | 2228 | 3116 |
| VSF25-350 SR5 | 3960 | 2013 | 2534 | 1406 | 380 | 0 | 2689 | 1149 | 1143 | 3826 | 2044 | 2400 | 5255 | 2689 | 3709 |
| VSF25-400 SR5 | 4955 | 2466 | 2999 | 2149 | 774 | 430 | 3829 | 1782 | 2110 | 5309 | 2685 | 3352 | 7190 | 3798 | 5471 |
| VSF25-450 SR5 | 6326 | 3117 | 3726 | 2621 | 919 | 442 | 4752 | 2197 | 2573 | 6788 | 3402 | 4188 | 9013 | 4754 | 6834 |
| VSF30-450 SR5 | 7929 | 3968 | 4869 | 2859 | 719 | 0 | 5455 | 2277 | 2134 | 7892 | 4001 | 4922 | 10649 | 5393 | 7327 |
| VSF30-500 SR5 | 9375 | 4712 | 5824 | 3935 | 1255 | 248 | 7147 | 3182 | 3459 | 10042 | 5125 | 6490 | 13571 | 7036 | 9883 |
| VSF30-550 SR5 | 11426 | 5741 | 7092 | 4414 | 1940 | 0 | 8306 | 3651 | 3863 | 12106 | 6162 | 7772 | 16090 | 8321 | 11647 |
| VSF35-550 SR5 | 14449 | 7241 | 8907 | 5814 | 2062 | 1062 | 10750 | 5025 | 5999 | 15527 | 7909 | 9984 | 20624 | 10949 | 15873 |
| VSF35-600 SR5 | 18185 | 8971 | 10752 | 6823 | 2296 | 833 | 12707 | 5827 | 6718 | 18327 | 9058 | 10894 | 24477 | 12889 | 18487 |
| VSF35-700 SR5 | 23864 | 11772 | 14109 | 10627 | 4056 | 2896 | 18654 | 8873 | 10923 | 25470 | 12767 | 15715 | 34710 | 18506 | 26979 |
| VSF40-600 SR5 | 21426 | 10879 | 13666 | 7637 | 2061 | 0 | 14745 | 6326 | 6342 | 21644 | 11014 | 13884 | 28961 | 14856 | 20558 |
| VSF40-700 SR5 | 30015 | 15120 | 18757 | 10364 | 2839 | 0 | 20074 | 8665 | 8811 | 29304 | 14679 | 18046 | 39495 | 20318 | 28232 |
| VSF40-800 SR5 | 35425 | 17702 | 21679 | 16204 | 5648 | 2623 | 28917 | 13276 | 15336 | 41095 | 21218 | 27349 | 54343 | 28532 | 40763 |
| VSF48-800 SR5 | 45789 | 23214 | 29097 | 16866 | 4879 | 0 | 31836 | 13842 | 14336 | 44755 | 22574 | 28063 | 61685 | 31770 | 44215 |
| VSF48-900 SR5 | 57348 | 28690 | 35200 | 22906 | 6959 | 291 | 41849 | 18324 | 19233 | 58269 | 29261 | 36121 | 79735 | 41056 | 57120 |
| VSF48-1000 SR5 | 69602 | 34789 | 42618 | 25938 | 8152 | 1236 | 49356 | 22203 | 24653 | 72776 | 36756 | 45792 | 96191 | 50304 | 71488 |
| VSF60-800 SR5 | 63398 | 31515 | 38261 | 23891 | 7319 | 505 | 43980 | 19372 | 20595 | 61439 | 30300 | 36302 | 84160 | 43480 | 60774 |
| VSF60-900 SR5 | 78878 | 39710 | 49217 | 26840 | 8658 | 2020 | 52335 | 23954 | 27514 | 76967 | 38524 | 47305 | 103324 | 54548 | 78503 |
| VSF60-1000 SR5 | 95891 | 47761 | 58177 | 39480 | 13860 | 6721 | 71015 | 32781 | 38256 | 97605 | 48824 | 59891 | 134084 | 70623 | 101326 |
| VSF60-1100 SR5 | 112369 | 57081 | 71764 | 42517 | 12632 | 0 | 80728 | 35559 | 37801 | 116733 | 59787 | 76127 | 157151 | 81412 | 114224 |
| VSF60-1000X2 SR5 | 170261 | 84792 | 112378 | 203622 | 104808 | 145739 | |||||||||
جزئیات اکتور پنوماتیک اسکاتچ یوک
• استفاده از مواد مهر و ساز جدید و ساختار بافر
• فشار پایین شروع
• عملکرد پایدار
• محکم بودن
• عمر طولانی
• صرفه جویی در انرژی و حفاظت از محیط زیست
• ظاهر زیبا
به طور گسترده در دستگاه های خودکار استفاده می شود، به عنوان مثال صنعت سبک، صنعت شیمیایی، نساجی، الکترونیک، ماشین آلات و غیره
زمینه های درخواست
نوع جدید شیر سولینوئید، ظاهر منحصر به فرد، ساختار جمع و جور.
از طریق انتخاب کلاس فشار مناسب برای محیط کار مختلف.
به طور گسترده ای در زمینه مورد استفاده قرار می گیرد:
| مواد شیمیایی | مواد غذایی | صنعت تهویه مطبوع | درمان آب |
| حفاظت از محیط زیست | حمل و نقل | صنعت یخچال | پالپ و کاغذ |
| صنعت سبک | آب | حوزه های خدمات عمومی | مهندسی شهری |
| نفت | کشتی | قدرت | حوزه های صنعتی |
جزئیات بیشتر
1گارانتی
گارانتی 1 سال
محصولات با کیفیت عالی
ما پشت کيفيت محصولاتمون ايستاده ايم 100 درصد
همه ي اقلام ما با گارانتي عرضه ميشن تا به شما آرامش ذهن بده
گارانتی جدید: تمام اقلام ما در حالت جدید در بسته بندی OEM یا اصلی هستند.
2بسته
روش بسته بندی ما در حالت کامل است، یا مطابق با سفارشی.
3پرداخت
MOQ: طراحی مشتری
ما معمولاً T/T ((تحويل بانکي)) ، وسترن يونين رو قبول ميکنيم
ارز تجاری: دلار آمریکا یا RMB
TT پیش پرداخت 30%، پرداخت 70% قبل از حمل.
(طلب نمونه) T / T / اتحادیه غربی 100٪ در نظر
