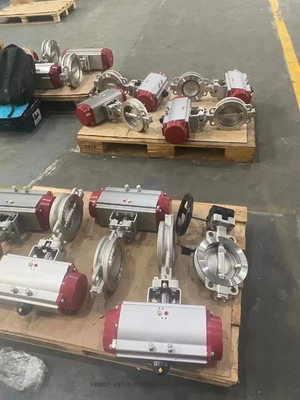

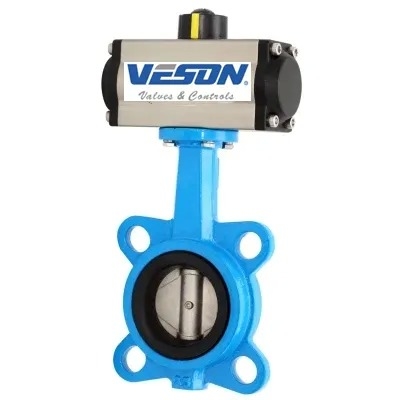

دریچه پروانه ای لوله پنوماتیک EPDM مهر فشار متوسط
جزئیات محصول:
پرداخت:
| Minimum Order Quantity: | 1 |
|---|
|
اطلاعات تکمیلی |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Range: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| برجسته کردن: | مهر EPDM دریچه پروانه ی پنوماتیک,دریچه پروانه فشار متوسط پنوماتیک,دریچه پروانه ای با گارانتی,Mid-pressure butterfly valve pneumatic,Lug butterfly valve with warranty |
||
توضیحات محصول
دریچه پروانه ای با عملکرد بالا
مشخصات محصول
| ویژگی | ارزش |
|---|---|
| فرم اتصال | پشتوانه ی کمربند |
| ساختار | مهر و موم مرکز |
| فرم مهر | EPDM |
| ساقه دریچه | نرمال |
| فشار کاری | فشار متوسط (2.5mpa < Pn < 6.4mpa) |
| دمای کار | دمای طبیعی (-40°C) |
| مواد سطح مهر | بسته شده نرم |
| بدن شیر | بازیگری |
| درخواست | استفاده صنعتی، استفاده صنعتی آب |
| بسته حمل و نقل | جعبه چوبی |
| مشخصات | 2 اينچ تا 24 اينچ |
| علامت تجاری | VESON یا مشتری |
| منشاء | چین |
| کد HS | 84123900 |
| ظرفیت تولید | 50000PC / Y |
توضیحات محصول
دریچه های پروانه ای با عملکرد بالابرای کاربردهای حیاتی در پردازش شیمیایی، صنایع هیدروکربن، تولید پالپ و کاغذ، تصفیه آب / فاضلاب و سیستم های HVAC طراحی شده اند.این دریچه ها طول عمر استثنایی و عملکرد قابل اعتماد را ارائه می دهند، به طور قابل توجهی کاهش کل هزینه مالکیت.
ویژگی های کلیدی
- به شدت مورد آزمایش قرار گرفته است تا نیازهای عملکردی صنعت را برآورده کند
- طراحی شده برای کنترل خاموش کردن و کنترل فشار مایعات و گازها
- صندلی PTFE پویا ارائه می دهد شتاف حباب سخت در هر دو جهت
- طراحی یک دیسک آفست باعث کاهش گشتاور و افزایش عمر چرخه می شود
- تراش NACE برای کاربردهای تخصصی در دسترس است
طیف محصولات
- اندازه شیر: 2 "~ 60" (DN50-DN1500)
- فشار: کلاس ANSI 125 ~ 150 (PN10-PN16)
- محدوده دما: -196°C تا 540°C (-320°F تا 1000°F)
- مواد بدن: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد دوگانه
- مواد دیسک: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد دوگانه، آل برنز
- گزینه های صندلی: EPDM، NBR، VITON
- انواع اتصال انتهای: Wafer، Lug، Double Flange
مشخصات فنی
- استانداردهای طراحی: API 609، BS 5155، EN593، DIN 3354
- چهره به چهره: ASME B16.34
- فلنج آخر: ASME B16.5
- پایان BW: ASME B16.25
- پایان پیچ خورده: ASME B1.20.1
- استانداردهای آزمایش: ASME B16.34، API 598، DIN 3230
- علامت گذاری: MSS SP25
- ویژه: NACE MR-01-75
ویژگی های طراحی
- در دسترس در لوگ، Wafer و یا فلنج پیکربندی پایان
- طراحی متمرکز برای عملکرد بهینه
- قابلیت خدمات دو جهت
- عملیات خروجی صفر
- الزامات چرخش کوچک
- مکانیسم خود تمیز کننده
- طراحی ساقه ضد انفجار
- ISO 5211 فلنج بالا
- طراحی شاخه های گسترده اختیاری در دسترس است
