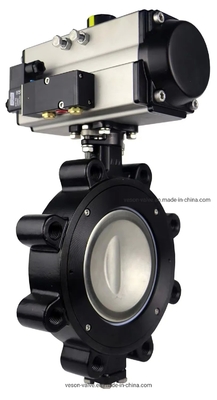

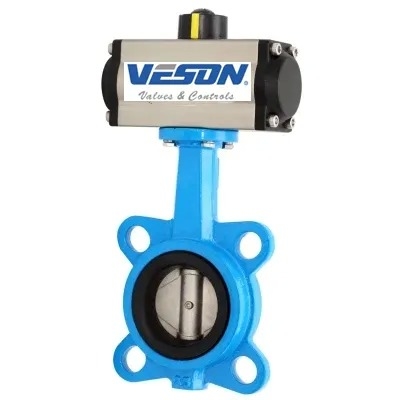

شیر پروانه ای پنوماتیک با آب بند EPDM سایز 2 تا 24 اینچ
جزئیات محصول:
پرداخت:
| Minimum Order Quantity: | 1 |
|---|
|
اطلاعات تکمیلی |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Rating: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| برجسته کردن: | مهر EPDM دریچه پروانه ی پنوماتیک,شیر پروانه ای لاگ (Lug) سایز 2 تا 24 اینچ,شیر لاگ پنوماتیک با گارانتی,Lug butterfly valve 2-24 inch,Pneumatic lug valve with warranty |
||
توضیحات محصول
شیرهای پروانه ای با عملکرد بالا و عملگر بادی
مشخصات محصول
| ویژگی | مقدار |
|---|---|
| فرم اتصال | پشتیبانی لوک |
| ساختار | آب بندی مرکزی |
| فرم آب بندی | EPDM |
| ساقه شیر | معمولی |
| فشار کاری | فشار متوسط (2.5 مگاپاسکال< Pn <6.4 مگاپاسکال) |
| دمای کار | دمای معمولی (-40 درجه سانتیگراد |
| جنس سطح آب بندی | نرم آب بندی شده |
| بدنه شیر | ریخته گری |
| کاربرد | کاربرد صنعتی، کاربرد صنعتی آب |
| بسته بندی حمل و نقل | جعبه تخته سه لا |
| مشخصات | 2 اینچ - 24 اینچ |
| علامت تجاری | VESON یا مشتری |
| منشاء | چین |
| کد HS | 84123900 |
| ظرفیت تولید | 50000 عدد / سال |
توضیحات محصول
شیرهای پروانه ای با عملکرد بالا و لوک ویفری با عملکرد پنوماتیکی برای کاربردهای حیاتی در صنایع شیمیایی، فرآوری هیدروکربن، خمیر و کاغذ، آب/فاضلاب و HVAC طراحی شده اند. آنها عمر سرویس استثنایی طولانی و بدون مشکل را ارائه می دهند و هزینه کل مالکیت را کاهش می دهند.شیرهای AEA BHP به طور دقیق آزمایش شده اند تا الزامات عملکردی سختگیرانه صنعت را برآورده کنند.
شیرهای پروانه ای با عملکرد بالا برای قطع و کنترل دریچه ای مایعات و گاز طراحی شده اند. صندلی PTFE دینامیکی، قطع حباب محکم را در هر دو جهت فراهم می کند. طراحی دیسک تک آفست، گشتاور کمتر و عمر چرخه طولانی تری را ارائه می دهد. تریم NACE در دسترس است.
محدوده محصول
- اندازه شیر: 2" ~ 24" (DN50-DN1500)
- فشار: کلاس ANSI 125~150 (PN10-PN16)
- دما: 320 درجه فارنهایت تا 1000 درجه فارنهایت / -196 درجه سانتیگراد ~ 540 درجه سانتیگراد
- مواد بدنه: فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی، فولاد دوبلکس
- مواد دیسک: فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی، فولاد دوبلکس، آلیاژ برنز
- صندلی: EPDM، NBR، VITON
- اتصال انتهایی: ویفر، لوک، فلنج دوبل
مشخصات فنی
- طراحی: API 609، BS 5155، EN593، DIN 3354
- فاصله رو به رو: ASME B16.34
- فلنج انتهایی: ASME B16.5
- انتهای BW: ASME B16.25
- انتهای پیچ شده: ASME B1.20.1
- آزمایش: ASME B16.34، API 598، DIN 3230
- علامت گذاری: MSS SP25
- ویژه: NACE MR-01-75
ویژگی های طراحی
- انتهای لوک، ویفر یا فلنج
- طراحی هم محور
- سرویس دو جهته
- نشتی صفر
- گشتاور کم
- خود تمیز شونده
- ساقه ضد انفجار
- فلنج بالایی ISO 5211
- طراحی ساقه توسعه یافته اختیاری
می خواهید اطلاعات بیشتری در مورد این محصول بدانید
