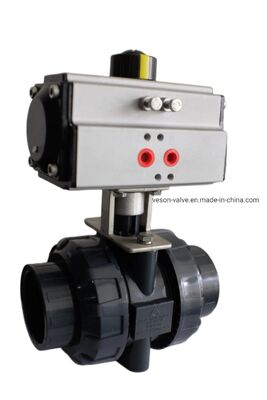

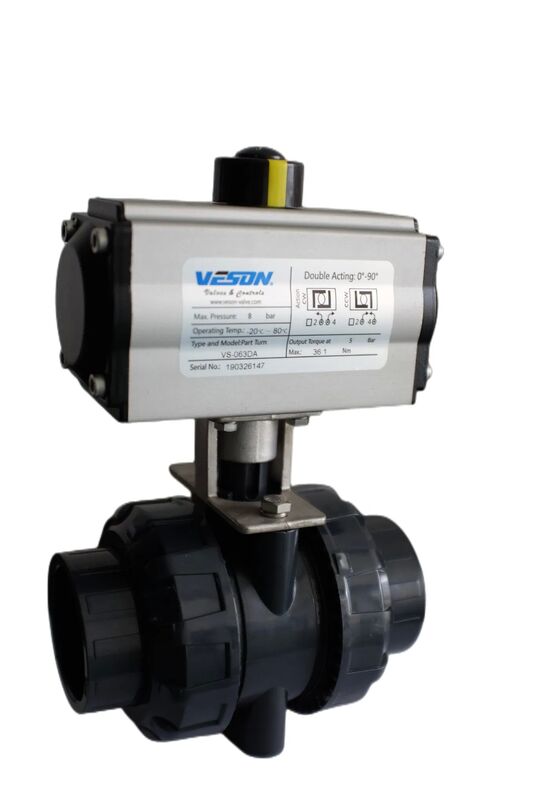

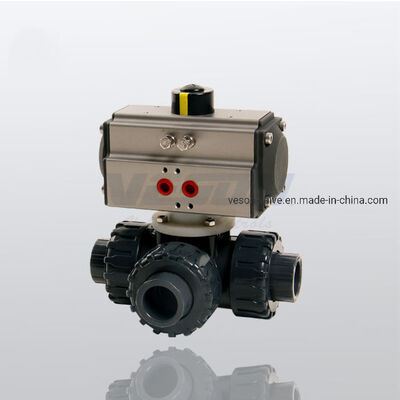

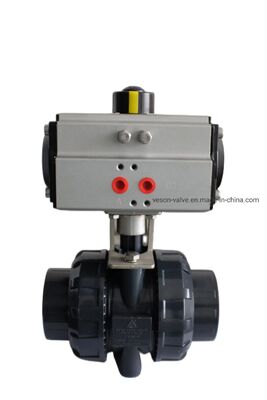

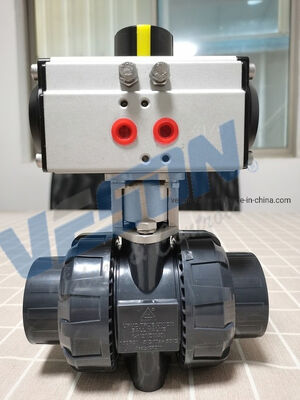

شیر توپی پنوماتیکی PVC سه راهه با پروفیل نصب مستقیم استاندارد ISO5211 برای کاربردهای دمای بالا
جزئیات محصول:
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|
|
اطلاعات تکمیلی |
|||
| فرم اتصال: | جوشکاری | حالت رانندگی: | پنوماتیک |
|---|---|---|---|
| فشار اسمی: | ANSI کلاس 150-900 | کانال: | مستقیم از طریق نوع |
| ساختار: | شیر توپی ثابت | تایپ کنید: | شیر توپی ثابت |
| تابع: | تخلیه | دما: | دمای بالا |
| استاندارد: | 12 ماه ضمانت | برنامه: | استفاده صنعتی |
| کد Hs: | 84123900 | ||
| برجسته کردن: | شیر توپی پنوماتیک استاندارد ISO5211,شیر توپی سه طرفه پروفایل نصب مستقیم,شیر توپی پی وی سی با دمای بالا,Direct Mount Profile 3-Way Ball Valve,High Temperature PVC Ball Valve |
||
توضیحات محصول
PVC پنوماتیک 3 راه شیر توپ پنوماتیک PVC 3 راه شیر توپ
مشخصات اکتواتور پنوماتیک
1نوع بازیگری: دوگانه
2• محیط: پاک، خشک و بدون مواد خوردنی
3فشار هوا: 0.25-0.8 Mpa
4دمای کار: نوع استاندارد: -20°C~+80°C
نوع دمای پایین: -40°C~+80°C
| شیر توپ سه طرفه | ||||||
| انتخاب محرک پنوماتیک: اندازه تطبیقی فقط برای مرجع، گشتاور شیر به علاوه فاکتور ایمنی 25٪ | ||||||
| اندازه | تورک شیر در پوند | چرخش ناقل شیر*1.25 | اکتور دوگانه | چرخش محرک (در پوند) 5 بار | محرک بازگشت به بهار | چرخش محرک (in.lbs) 5bar FC |
| نصف اینچ | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70 تا 104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70 تا 104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190 تا 318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2 " | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018 تا 1497 |
| ۲/۲ اینچ | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538 تا 2247 |
| 3 سانتی متر | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| دریچه توپ دو طرفه | ||||||
| اندازه | چرخش ناقل شیر*1.25 | اتصال بالای شیر (ملی متر) | اکتور دوگانه | چرخش محرک (در پوند) 5 بار | محرک بازگشت به بهار | چرخش محرک (in.lbs) 5bar FC |
| نصف اینچ | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70 تا 104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70 تا 104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190 تا 318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2 " | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| ۲/۲ اینچ | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018 تا 1497 |
| 3 سانتی متر | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538 تا 2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538 تا 2247 |
نوع درجه حرارت بالا:-20°C~+180°C
5زاویه چرخش: 90°±5°
6ولتاژ دریچه سولینوئید: AC220V یا DC24V ، یا به عنوان درخواست مشتری.
طراحی و ساخت اکتواتور پنوماتیک دوگانه سری AT
1مطابقت کامل با آخرین مشخصات: ISO5211DIN3337VD/VDE3845 و NAMUR.
2بدن آلومینیوم با شدت بالا دارای یک سطح داخلی تیز شده است که با اکسیژن آنود های تیز برای عمر طولانی، ضریب اصطکاک پایین و عملکرد سریع پوشانده شده است.
3ساخت عالی، جمع و جور و مدرن و چند مشخصات انتخاب را هم اقتصادی و هم سودمند می کند.
4تمام سطوح عمل کننده حامل های با کیفیت بالا را اتخاذ می کنند که منجر به اصطکاک کم، عمر چرخه بالا و بدون سر و صدا می شود.دو بولت تنظیم توقف خارجی مستقل می توانند به راحتی و به دقت ± 5 ° در هر دو جهت باز و نزدیک تنظیم کنند.
5همان محرک خط خطی دارای حالت های عملکردی عمل دوگانه و بازگشت بهار است و بازگشت بهار دارای سبک های عادی باز و عادی بسته است.
6. شاخص موقعیت چند عملکردی با NUMER برای نصب لوازم جانبی مناسب است.
7. بهار بار پیش فشرده برای نصب ایمن و روند تخریب مناسب است.
8پیستون های آلومینیومی و کلاه های پایینی دارای شدت بالا و وزن سبک هستند.
9مواد مختلف حلقه های O برای دمای بالا و پایین در دسترس هستند.
10با توجه به نیازهای مختلف ما می توانیم چرخش چند سفر (به عنوان مثال 120 ° 135 ° 180 °) و سه موقعیت محرک را ارائه دهیم.
11. دریچه های سولینوئید به راحتی بدون هیچ تخته اتصال نصب می شوند.
