3-موقعیت پنوماتیک بسته شدن شیر توپ سازمانی با ضد آب چکش حفاظت مرحله ای
جزئیات محصول:
| محل منبع: | شانگهای، چین |
| نام تجاری: | VESON |
| گواهی: | ISO 9001:2015 SGS |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 180-1200 / Piece |
| جزئیات بسته بندی: | قاب تخته سه لا با مارک VESON با درج فوم ضد ضربه، بسته بندی درجه صادرات |
| زمان تحویل: | 5-7 روز کاری برای انبار، 20-30 روز برای تولید |
| شرایط پرداخت: | T/T، L/C، PayPal، Western Union |
| قابلیت ارائه: | 3000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نوع سوپاپ: | شیر توپی 3 حالته 2 طرفه / 3 طرفه | نوع محرک: | محرک پنوماتیک 3 حالته (بازگشت فنر) |
|---|---|---|---|
| محدوده اندازه: | DN15 تا DN150 (1/2 اینچ تا 6 اینچ) | رتبه بندی فشار: | PN16 / PN40 / کلاس 150 / کلاس 300 |
| جنس بدنه: | SS304، SS316، فولاد کربنی WCB | جنس صندلی: | PTFE، RTFE، PEEK |
| تامین هوا: | 4-8 بار (60-120 psi) | دمای عملیاتی: | -20 درجه سانتیگراد تا +180 درجه سانتیگراد |
| توالی کنترل: | باز (100%) - اواسط سکته مغزی (30-50%) - بسته (0%) | پایان اتصال: | فلنج دار ANSI B16.5، رزوه ای NPT/BSP |
| برجسته کردن: | مجموعه ی دریچه ی توپ باز کننده ی پنوماتیک,مجموعه شیر توپ 3 موقعیت |
||
توضیحات محصول

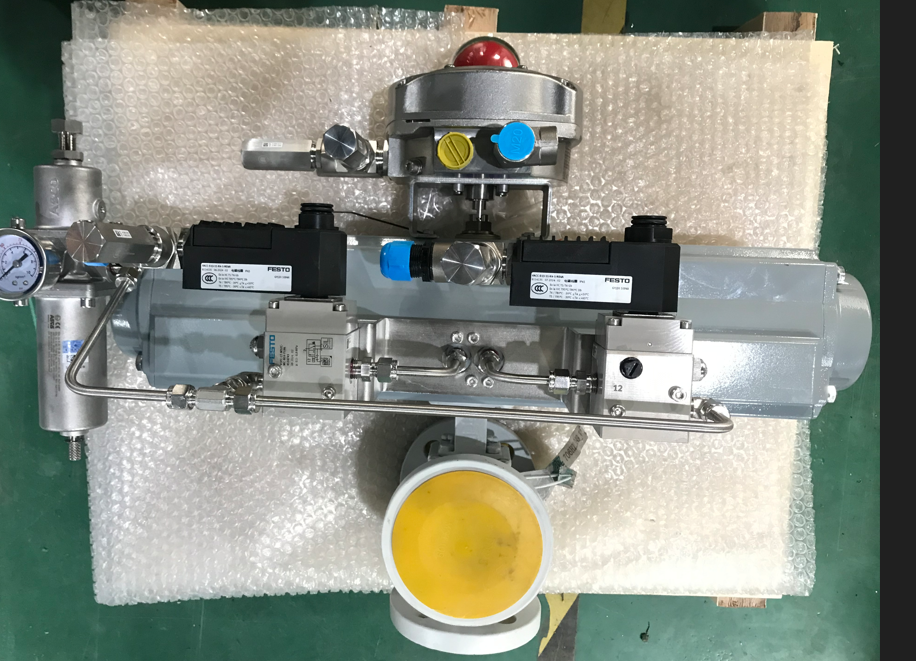

مونتاژ شیر توپی پنوماتیک سه حالته قطع کن با حفاظت مرحله‌ای ضد ضربه قوچ
The مونتاژ شیر توپی پنوماتیک قطع کن سه حالته VESON VSO-3P-WH به طور خاص برای پایانه‌های بارگیری بچ که در آن بستن ناگهانی شیر باعث ضربه قوچ مخرب و لرزش لوله‌کشی می‌شود، مهندسی شده است. کنترل مرحله‌ای سه حالته یک توالی نرم را ارائه می‌دهد: پر شدن سریع → چکیدن آهسته → توقف کامل، ضمن محافظت از سیستم لوله‌کشی شما و حفظ دقت دوزینگ دقیق.
کنترل ۳ مرحله‌ای چگونه از سیستم شما محافظت می‌کند
| مرحله | موقعیت شیر | عمل |
| مرحله ۱ | ۱۰۰٪ باز | پر شدن حجمی سریع با حداکثر نرخ جریان |
| مرحله ۲ | ۳۰-۵۰٪ کورس میانی | تغذیه چکه‌ای آهسته برای پر کردن دقیق |
| مرحله ۳ | ۰٪ بسته | بستن حباب‌بند (کلاس VI) - ضربه قوچ صفر |
ویژگی‌های کلیدی
- عملگر پنوماتیک سه حالته: طراحی فنر برگشتی با قابلیت موقعیت کورس میانی برای کنترل جریان مرحله‌ای
- توالی ضد ضربه قوچ: ازدیاد فشار در حین بسته شدن شیر را از بین می‌برد و تنش لوله را کاهش داده و عمر سیستم را طولانی می‌کند
- کورس میانی قابل تنظیم: موقعیت میانی قابل تنظیم ۳۰-۵۰٪ برای نرخ جریان خاص فرآیند
- بستن حباب‌بند: نشت کلاس VI در موقعیت بسته نهایی برای از دست دادن صفر محصول
- کاهش منیفولد: جایگزین تنظیمات منیفولد چند شیر، کاهش ردپای اسکید و مسیرهای نشتی
- بانک شیر برقی از پیش سیم‌کشی شده: شیرهای برقی پیکربندی شده کارخانه برای هر ۳ موقعیت با ترمینال
مشخصات فنی
| پارامتر | مشخصات |
| نوع شیر | شیر توپی ۲/۳ حالته سه حالته |
| نوع عملگر | عملگر پنوماتیک سه حالته (فنر برگشتی) |
| محدوده اندازه | DN15 تا DN150 (۱/۲ اینچ تا ۶ اینچ) |
| رتبه فشار | PN16 / PN40 / کلاس ۱۵۰ / کلاس ۳۰۰ |
| جنس بدنه | SS304، SS316، فولاد کربن WCB |
| جنس نشیمنگاه | PTFE، RTFE، PEEK |
| تامین هوا | ۴-۸ بار (۶۰-۱۲۰ psi) |
| دمای عملیاتی | -۲۰ درجه سانتیگراد تا +۱۸۰ درجه سانتیگراد |
| توالی کنترل | باز (۱۰۰٪) → کورس میانی (۳۰-۵۰٪) → بسته (۰٪) |
| اتصال انتهایی | فلنج‌دار (ANSI B16.5)، رزوه دار (NPT/BSP) |
| کلاس قطع کن | کلاس VI (حباب‌بند) |
| گواهینامه | ISO 9001:2015، CE، SGS |
صنایع هدف
- بارگیری پایانه‌های نفت و گاز (پر کردن کامیون، واگن راه‌آهن، بشکه)
- سیستم‌های دوزینگ بچ مواد شیمیایی ظریف
- دستگاه‌های بچینگ مواد غذایی و نوشیدنی مایع
- ایستگاه‌های انتقال محصول مخازن
- اسکیدهای بارگیری LPG و برودتی
هر مونتاژ قبل از ارسال تحت تست کامل حلقه کارخانه با لوله‌کشی سخت SS316 قرار می‌گیرد. مستندات FAT گنجانده شده است. برای بحث در مورد الزامات خاص بارگیری بچ خود با ما تماس بگیرید.
