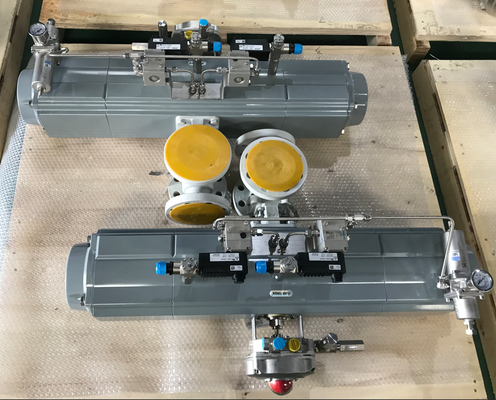

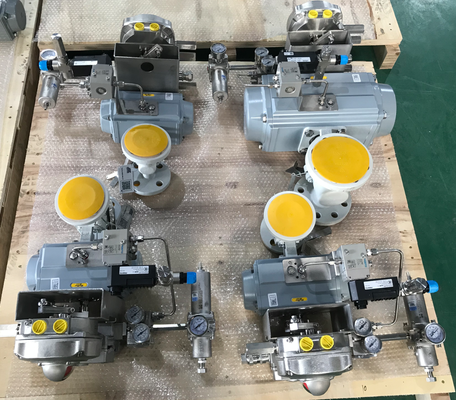

راه حل بسته شیر توپی پنوماتیک چند پورت طراحی شده برای تعویض خوراک راکتور شیمیایی در مخازن ذخیره
جزئیات محصول:
| محل منبع: | شانگهای، چین |
| نام تجاری: | VESON |
| گواهی: | ISO 9001:2015 SGS |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 200-1500 / Piece |
| جزئیات بسته بندی: | قاب تخته سه لا با نام تجاری VESON یا مشتری با درج فوم ضد ضربه، بسته بندی درجه صادرات |
| زمان تحویل: | 5-7 روز کاری برای انبار، 20-30 روز برای تولید |
| شرایط پرداخت: | T/T، L/C، PayPal، Western Union |
| قابلیت ارائه: | 2000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| نوع سوپاپ: | شیر توپی چند درگاهی سه طرفه (L-Port / T-Port) | نوع محرک: | قفسه و پینیون پنوماتیک دو کاره |
|---|---|---|---|
| محدوده اندازه: | DN15 تا DN150 (1/2 اینچ تا 6 اینچ) | رتبه بندی فشار: | PN16 / PN40 / کلاس 150 / کلاس 300 |
| جنس بدنه: | SS304، SS316، فولاد کربنی WCB | پیکربندی توپ: | L-Port (تغییر 90 درجه) یا T-Port (اختلاط / تغییر مسیر 180 درجه) |
| جنس صندلی: | PTFE، RTFE، PEEK | تامین هوا: | 4-8 بار (60-120 psi) |
| دمای عملیاتی: | -20 درجه سانتیگراد تا +180 درجه سانتیگراد | پایان اتصال: | فلنج دار ANSI B16.5، رزوه ای NPT/BSP |
| برجسته کردن: | شیر توپی پنوماتیک چند پورت,شیر توپی پنوماتیکی دو کاره |
||
توضیحات محصول
بسته شیر توپی پنوماتیک چند پورت برای سوئیچینگ خوراک راکتور و منیفولد انبار مخازن
"VESON بسته شیر توپی پنوماتیک چند پورت" برای جایگزینی منیفولدهای پیچیده چند شیر با یک واحد یکپارچه طراحی شده است. این بسته که در پیکربندیهای L-Port (سوئیچینگ 90 درجه) و T-Port (مخلوط کردن/انحراف 180 درجه) موجود است، ردپای اسکی، پیچیدگی لولهکشی و مسیرهای نشتی بالقوه را در سیستمهای خوراک راکتور شیمیایی و منیفولدهای انبار مخازن به طور قابل توجهی کاهش میدهد.مزایای کاهش منیفولد
تنظیم سنتی
| راه حل چند پورت VESON | 3 عدد شیر 2 طرفه + اتصالات T + لولهکشی |
| 1 بسته شیر L-Port 3 طرفه | 4 عدد شیر 2 طرفه + اتصال متقاطع + لولهکشی |
| 1 بسته شیر T-Port 3 طرفه | عملگرهای متعدد، شیرهای برقی، سوئیچهای حد |
| یک عملگر، شیر برقی، مجموعه سوئیچ حد | ویژگیهای کلیدی |
پیکربندی L-Port:
- چرخش 90 درجه جریان را بین دو مدار مستقل سوئیچ میکند (پورت A ↔ B یا پورت A ↔ C)پیکربندی T-Port:
- چرخش 180 درجه برای مخلوط کردن جریان (هر سه پورت متصل) یا انحراف (هر ترکیب دو پورت)عملکرد تک عملگر:
- یک عملگر پنوماتیک دو طرفه تمام سوئیچینگ پورت را کنترل میکند و سختافزار اتوماسیون را تا 60٪ کاهش میدهدمسیرهای نشتی کاهش یافته:
- اتصالات فلنجی متعدد و اتصالات جوشی را حذف میکند و خطر انتشار فراری را به حداقل میرساندردپای فشرده:
- صرفهجویی معمول در فضای اسکی 40-50٪ در مقایسه با آرایش منیفولد چند شیرپیشمونتاژ کارخانهای:
- بسته کامل از پیش تست شده و آماده نصب تحویل داده میشود و زمان راهاندازی میدانی را کاهش میدهدمشخصات فنی
پارامتر
| مشخصات | نوع شیر |
| شیر توپی چند پورت 3 طرفه | پیکربندی توپ |
| L-Port (سوئیچینگ دو طرفه 90 درجه) / T-Port (سه طرفه 180 درجه) | نوع عملگر |
| رک و پینیون پنوماتیک دو طرفه یا فنر برگشتی | محدوده اندازه |
| DN15 تا DN150 (1/2 اینچ تا 6 اینچ) | رتبه فشار |
| PN16 / PN40 / کلاس 150 / کلاس 300 | جنس بدنه |
| SS304، SS316، فولاد کربن WCB | جنس نشیمنگاه |
| PTFE، RTFE، PEEK | تامین هوا |
| 4-8 بار (60-120 psi) | دمای عملیاتی |
| -20 درجه سانتیگراد تا +180 درجه سانتیگراد | اتصال انتهایی |
| فلنجی (ANSI B16.5)، رزوه دار (NPT/BSP) | کلاس قطع جریان |
| کلاس VI (حباببند) | گواهینامه |
| ISO 9001:2015،، SGS | کاربردهای هدف |
سوئیچینگ خوراک راکتور شیمیایی (مواد خام A در مقابل B در مقابل C)
- اسکیهای شستشوی معکوس فیلتر دوگانه (سوئیچینگ وظیفه/آماده به کار)
- منیفولدهای انتقال محصول انبار مخازن
- اسکیهای اندازهگیری انتقال گمرکی
- سیستمهای بایپس و انحراف مبدل حرارتی
- پیشمونتاژ کارخانهای با لولهکشی سخت SS316، کاملاً تست شده و همراه با گواهینامههای کامل مواد و مستندات FAT تحویل داده میشود. برای راهنمایی انتخاب L-Port در مقابل T-Port با تیم مهندسی ما تماس بگیرید.
